Wersja: Korpus anodyzowany w kolorze srebrnym. Tłoki chromowane. Numer artykułu: K1818.116.
Wskazówka: Pneumatyczne, wkręcane dociski odchylane z kołnierzem są wykorzystywane w zastosowaniach, w których wystarczają niewielkie siły zacisku lub gdy wolna w celu umożliwienia swobodnego wkładania i wyjmowania przedmiotu obrabianego. Z uwagi na konstrukcję możliwy jest montaż z oszczędnością miejsca. Za pomocą gwintu można wyregulować docisk pod kątem wysokości, Możliwy jest również montaż bezpośrednio w konstrukcji urządzenia. Przyłącza sprężonego powietrza docisku odchylanego znajdują się w kołnierzu. Z powodu podwójnej funkcji napinacza tłok będzie przesuwany w górę i w dół z wykorzystaniem sprężonego powietrza. Całkowity skok docisku odchylanego składa się ze skoku obrotu i skoku mocowania. Na początku procesu napinania ramię mocujące wykonuje ruch skoku odchylania pod kątem 90° w dół. Po tym ruchu następuje docisk w dół. Mocowanie przedmiotu obrabianego może odbyć się wyłącznie poprzez skok mocujący. Nie wolno blokować ruchu wychylnego docisku odchylnego. F1 = przy maks. dopuszczalnym ciśnieniu roboczym 6 barów. Wkręcany docisk odchylany z kołnierzem można przymocować za pomocą nakrętki wkręcanej zgodnie z DIN 70852 od góry i od dołu. Inną możliwością byłoby przymocowanie docisku odchylanego w urządzeniu za pomocą od góry za pomocą czterech śrub z łbem walcowym. Docisk odchylany należy eksploatować wyłącznie z naoliwionym powietrzem. Otwory mocujące w kołnierzu mają ten sam wymiar jak ten kołnierza gwintowanego K1820. W zakresie dostawy występuje śruba i pierścień sprężyny do mocowania ramion mocujących, które są dostępne jako osprzęt. Ramię mocujące i nakrętki rowkowe nie wchodzą w zakres dostawy.
Wyposażenie: K1816 Ramię mocujące do docisków odchylnychNakrętki rowkowe DIN 70852. Wskazówka dotycząca planu: 1) Napinanie2) Zwalnianie3) Skok odchylany4) Skok napinający5) Zwolniony6) Napięty7) Odchylany w lewo8) Odchylany w prawo.
K1818.112
1000 Przedmioty
Opis
Ciężar w kg (ERP)
0.3000
H2
52
H1
104,6
H4
18
D2
8
D1
M5
Kolor korpusu
czarny
Rozmiar
12
Materiał komponentów
stal
Materiał korpusu
aluminium
Powierzchnia komponentów
chromowany
Kraj pochodzenia
TW
RoHS
true
UNSPSC Code
31162800
Powierzchnia korpusu
anodowany
A1
39
Wersja 1
pneumatyczny
A
35
Wersja 2
wkręcany z kołnierzem
D3
4,5
Typ formy
odchylany w prawo
A2
18,75
H3
25
B1
23
B2
42,5
D4
M5
Skok S
17,6
B Szerokość
32,5
D Gwint
M25x1,5
H Wysokość
75
H5
11
H6
7
A3
10
F1N
40
H7
12
S1
9
S2
8,6
Specyficzne kody
ean13
4059245619238
K1818 – elementy manipulacyjne do maszyn.
Accourate Group – właściciel sklepu ACC24.pl jest oficjalnym dystrybutorem części do maszyn przemysłowych marki Heinrich Kipp Werk. W naszej ofercie znajdują się elementy manipulacyjne, precyzyjne systemy mocujące oraz szeroka gama części technicznych stosowanych w różnorodnych procesach produkcyjnych. Dzięki długotrwałej relacji partnerskiej z firmą Kipp możemy zapewniać naszym Odbiorcom wyjątkowo atrakcyjne warunki współpracy:
bardzo korzystne ceny - najniższe w Polsce,
wyłącznie oryginalne komponenty dostarczane bezpośrednio z magazynów Kippa,
wsparcie specjalisty, który pomoże dobrać właściwe rozwiązanie,
możliwość stworzenia indywidualnych stanów magazynowych, dopasowanych do potrzeb Twojego przedsiębiorstwa.
Części do maszyn przemysłowych - ACC24.pl
Oferta prezentowana w sklepie ACC24.pl obejmuje jedynie niewielką część posiadanego asortymentu, z naciskiem na produkty KIPP. W przypadku gdy poszukiwany przez Ciebie element nie znajduje się w katalogu online, zachęcamy do bezpośredniego kontaktu.
Accourate Group to firma z wieloletnim doświadczeniem w dostawach części dla zakładów produkcyjnych do wielu krajów. Nasze zaplecze magazynowe to gigantyczny wybór komponentów i części do maszyn, także tych już wycofanych z produkcji. Oprócz sprzedaży gotowych komponentów oferujemy także usługę dorabiania części oraz ich regeneracji, wspierając Klientów w utrzymaniu ciągłości produkcji nawet przy trudnych i skomplikowany awariach.

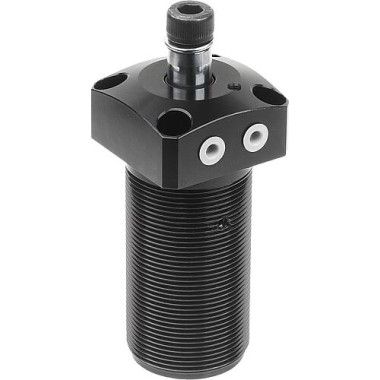

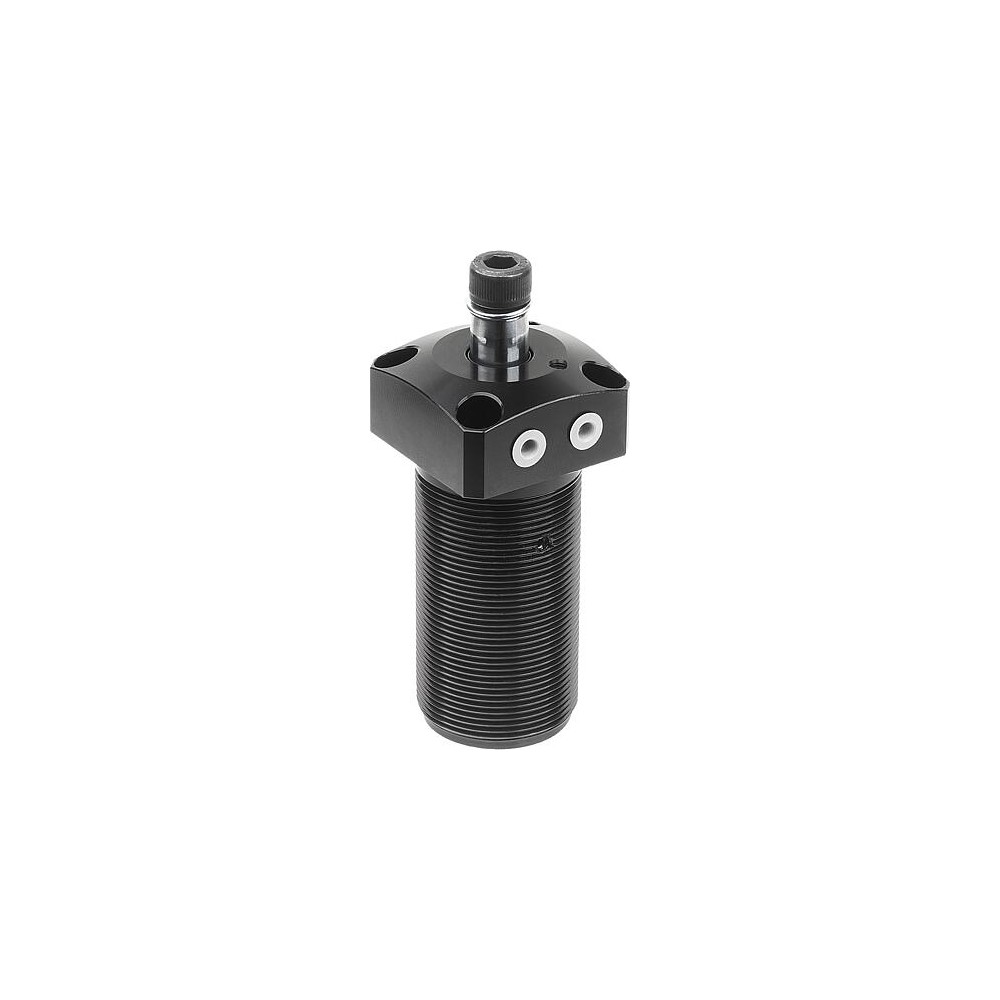

DOCISK ODCHYLNY PNEUMATYCZNY, WKRĘCANY Z KOŁNIERZEM, RO.12 ODCHYLANY W PRAWO, D=M25X1,5, H=75, ALUMINIUM CZARNY
