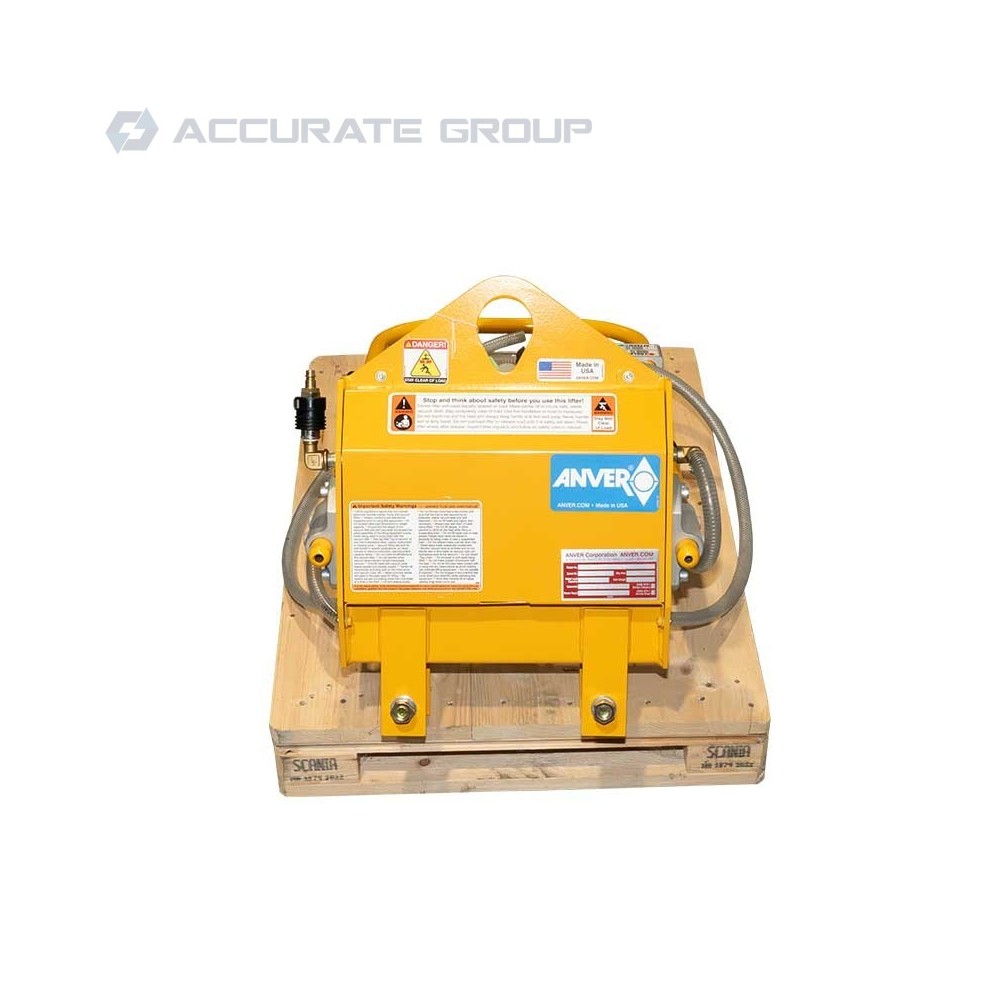

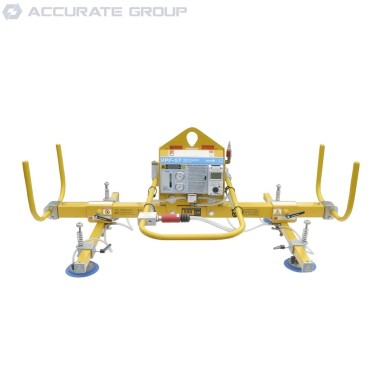

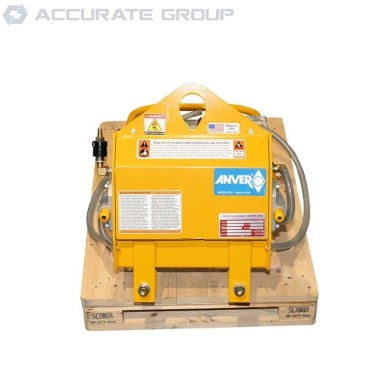

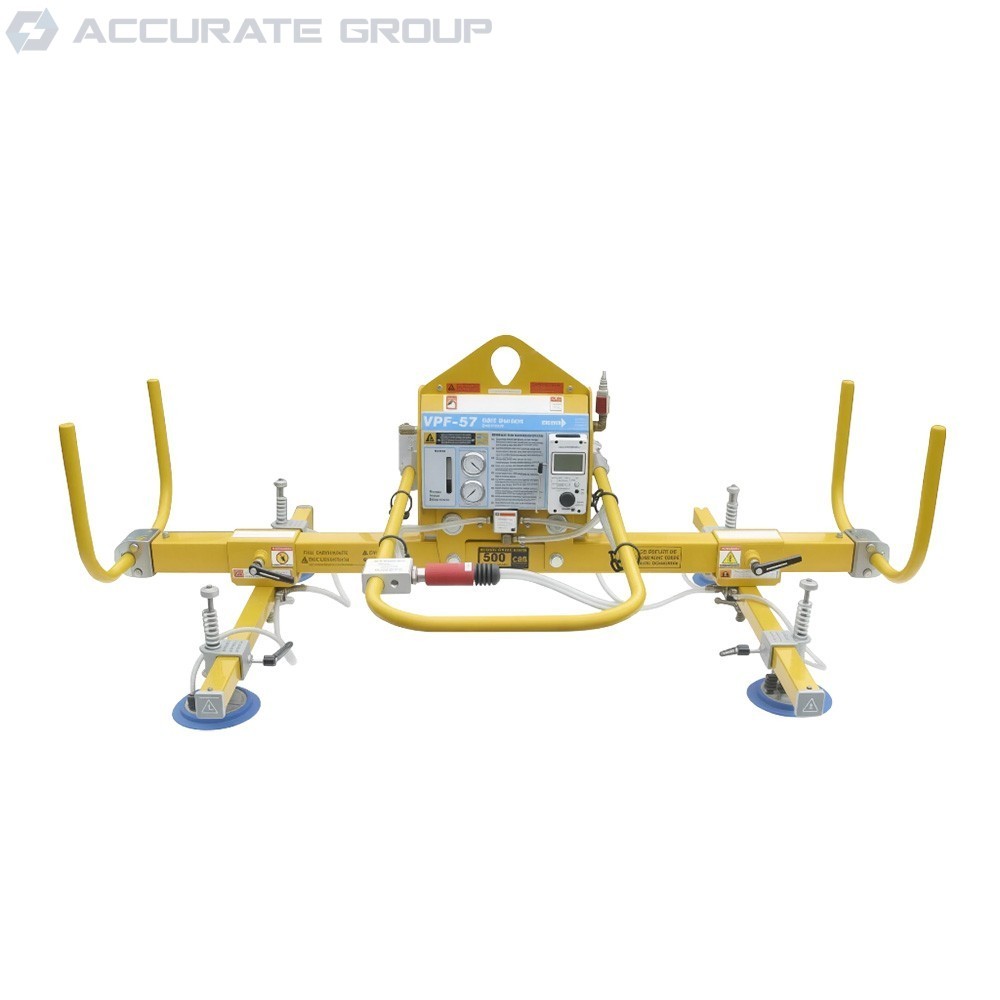

Podnośnik podciśnieniowy VPF-57/20-AIR-I to jeden z najnowszych modeli generatorów podciśnienia amerykańskiej firmy ANVER. Wyposażony jest w pompy, zawory, filtry i manometry o dużej wydajności, które zapewniają bezproblemową pracę w najbardziej wymagających środowiskach produkcyjnych. Zaprojektowany został do użytku z szerokim asortymentem zespołów podnośników próżniowych i wymiennych nasadek do podkładek. Seria VPF-57-AIR charakteryzuje się solidną spawaną konstrukcją ramy, która umożliwia podnoszenie dużych ciężarów. Oferowany podnośnik nie zawiera ramy i przyssawek, które dobiera się indywidualnie do warunków pracy.
Maksymalna nośność podnośnika próżniowego ANVER model VPF‑57/20‑AIR‑I wynosi do 1996 kg (≈ 4 400 lb) dla konstrukcji Heavy Duty (belka 3″ × 6″) oraz 998 kg (≈ 2 200 lb) dla konstrukcji ze standardową belką 3″ × 3″ (≈ 76×76 mm).
Funkcje:
- Generator podciśnienia zasilany powietrzem.
- Nie wymaga energii elektrycznej, działa przy użyciu suchego, czystego sprężonego powietrza do wytwarzania próżni. Generator podciśnienia jest jednostopniową jednostką bez ruchomych części lub gumowych uszczelek do konserwacji lub wymiany.
- Pobiera standardowe, suche, czyste powietrze w sklepie.
- Ciśnienie wejściowe należy regulować do 90 psi (72.5 psi w VPF-57/30-AIR). Wyposażony w 3/8" NPT.
- Generator próżni oszczędzający powietrze energetyczne.
- Zawór sterowany podciśnieniem odcina dopływ sprężonego powietrza do pompy po osiągnięciu zadanego poziomu, a co za tym idzie, zużycie sprężonego powietrza jest zminimalizowane. (Niedostępne w VPF-57/-30-AIR).
- Czujnik wycieku podciśnienia i system ostrzegawczy.
- VLS jest urządzeniem zasilanym bateryjnie, składającym się z obwodów półprzewodnikowych z mikroprocesorem, czujnikiem ciśnienia, cyfrowym wyświetlaczem LCD w calach Hg oraz dźwiękowymi i wizualnymi znakami ostrzegawczymi (klakson i czerwone światło). System jest podłączony do Vac-Pack i monitoruje poziom podciśnienia, wyzwalając alarm w przypadku nieszczelności poziomu podciśnienia (10% nieszczelności dla VLS / 20% nieszczelności dla VLS-20).
- Wskaźniki montowane z przodu.
- Zawiera zarówno wskaźnik ciśnienia powietrza wejściowego, jak i wskaźnik podciśnienia, zamontowany z przodu w celu ciągłego monitorowania przez operatora. W zestawie znajduje się również port widoku filtra do monitorowania filtra pod kątem czyszczenia.

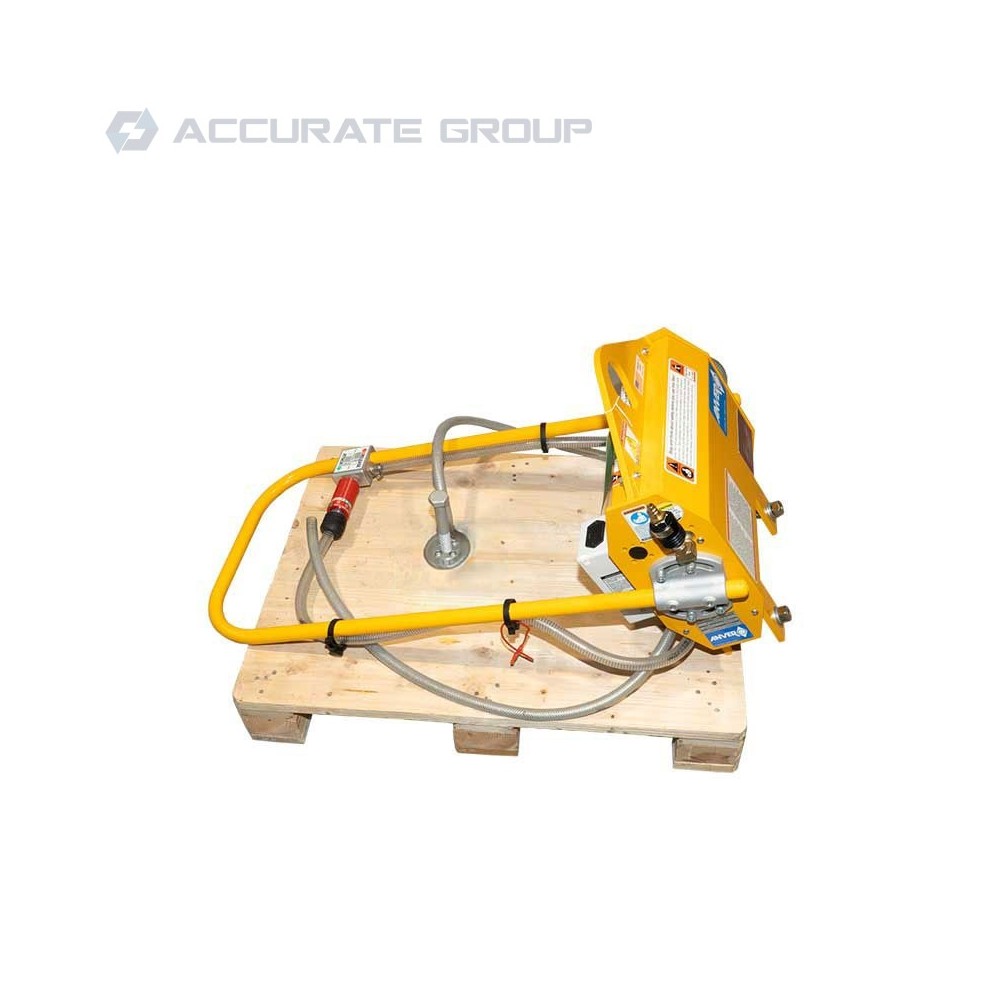

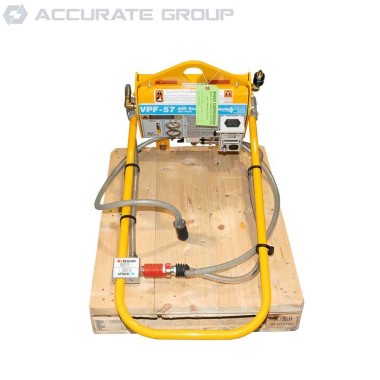

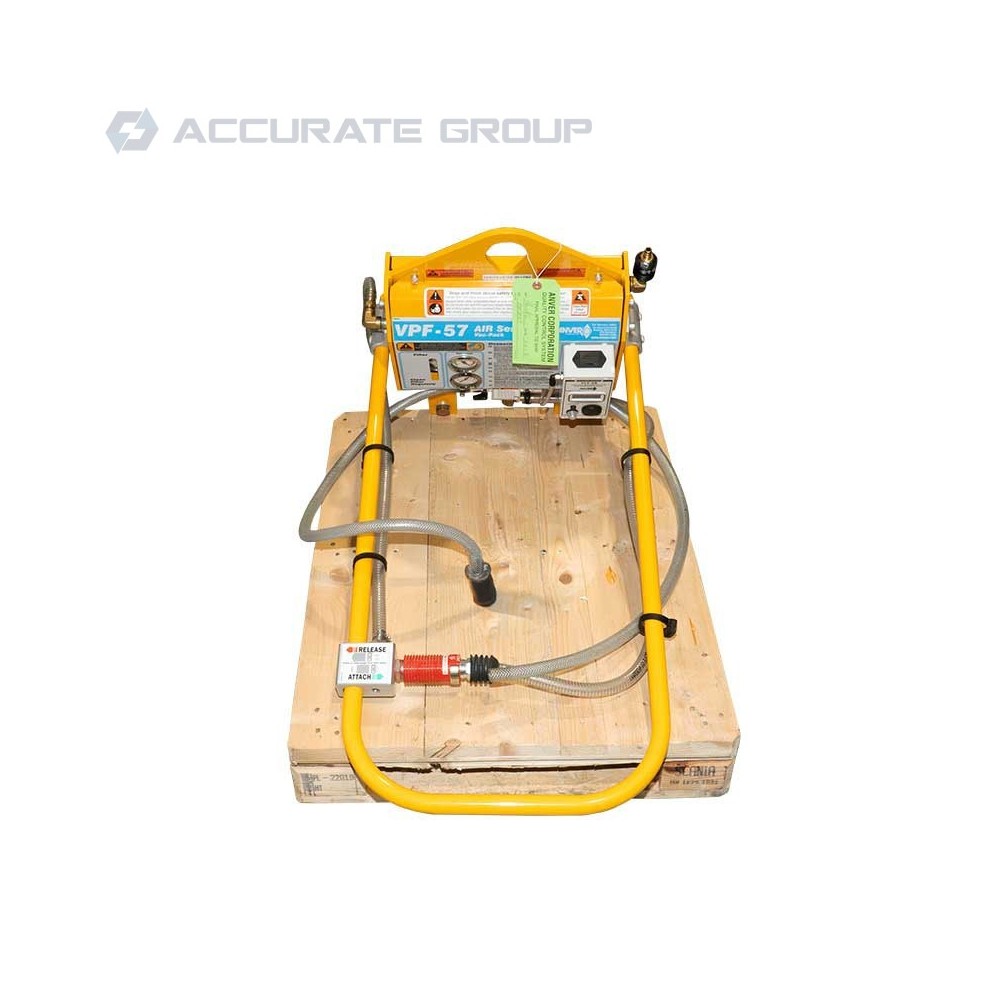

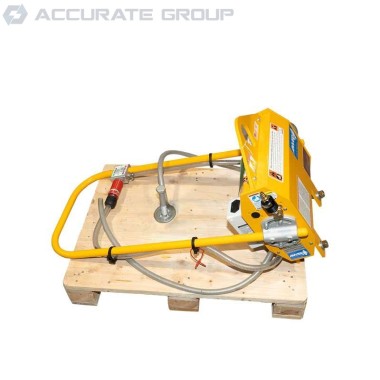

- Ergonomiczna, regulowana przednia kierownica.
- Łatwa do uchwycenia, duża pętla kierownicy umożliwia operatorowi łatwe i bezpieczne manewrowanie dołączonym ładunkiem bez dotykania samego ładunku. Kierownicę można dostosować do mniejszych obciążeń.
- Suwakowy zawór sterujący z przyciskiem blokady bezpieczeństwa.
- Zespół zaworu suwakowego umożliwia podciśnieniowe mocowanie i zwalnianie i jest zamontowany na przedniej kierownicy, co zapewnia operatorowi wygodny dostęp. Blokada bezpieczeństwa z przyciskiem ma na celu utrzymanie zaworu suwakowego w pozycji mocowania podczas podnoszenia ładunku, aby zapobiec przypadkowemu zwolnieniu ładunku.
- Próżniowy zawór zwrotny i zbiornik.
- Zawór zwrotny i zbiornik podciśnienia pomagają utrzymać podciśnienie w przypadku przerwania dopływu sprężonego powietrza, zapewniając bezpieczną obsługę nieporowatych ładunków.
Konserwacja
• Filtr powietrza:
Filtr powietrza o dużej pojemności zapewnia ochronę przed uszkodzeniem pompy. Jest zamontowany za przednią pokrywą, która ma view port do rutynowej kontroli.
Konstrukcja ramy
Seria VPF-57-AIR ma w pełni spawaną ramę ze zbiornikiem próżniowym oraz pałąkiem do podnoszenia i elementami montażowymi belki.
- Standard dla belek 3"x3" o udźwigu konstrukcyjnym do 998 kg.
- Heavy Duty do belek 3"x6" o udźwigu konstrukcyjnym do 1996 kg.
Specyfikacja modelu VPF-57/20
- Nośność znamionowa (3x3 Belki): 998 kg
- Nośność znamionowa (3x6 Belki): 1996 kg
- Masa jednostkowa (3x3 Belki): 25 kg
- Masa jednostkowa (3x6 Belki): 27 kg
- Max. wysokość nadproża (3x3 belki): 457 mm
- Max. wysokość nadproża (3x6 belek): 508 mm
- Wysokość kierownicy (belki 3x3): 203 mm
- Wysokość kierownicy (3x6 belek): 254 mm
- Szerokość kierownicy: 457 mm
- Długość kierownicy: 864 mm
- Centra sprzętowe: 229 mm
- Aplikacja: gładka, nieporowata
- Oszczędność energii / ciche automatyczne wyłączanie: TAK
