Dociski z dźwignią obrotową doskonale nadają się do urządzeń mocujących stosowanych przy ograniczonej ilości miejsca. Dzięki kompaktowym wymiarom docisków z dźwignią obrotową można je stosować w różnych urządzeniach mocujących, przy ograniczonej ilości miejsca, co umożliwia realizację elastycznych rozwiązań.
Materiał: Obudowa i tłok ze stali.
Wersja: Obudowa oksydowana. Tłok hartowany.
Wskazówka: W dociskach z dźwignią obrotową dźwignia mocująca jest połączona z tłoczyskiem. Rozprężanie i otwieranie dźwigni mocującej następuje w przypadku docisków z dźwignią obrotową pojedynczego działania za pomocą siły sprężyny, a w przypadku docisków podwójnego działania za pomocą medium ciśnieniowego. Zasilanie olejem następuje w dociskach z dźwignią obrotową przez wywiercone kanały. Przy mocowaniu za pomocą docisków z dźwignią obrotową dźwignia mocująca porusza się w prostym skoku do przedmiotu obrabianego i mocuje go. W celu zwolnienia mocowania przedmiotu obrabianego dźwignia mocująca przesuwa się do tyłu na tyle, aby przedmiot obrabiany można było bezkolizyjnie wyjąć do góry. Pojedynczy skok docisku z dźwignią obrotową zależy od wyboru dźwigni mocującej. Elementy mocujące należy regularnie kontrolować pod kątem zanieczyszczeń i w razie potrzeby czyścić. Należy przy tym zwrócić uwagę, że położenie montażowe nie może prowadzić do powstania miejsc gromadzenia wiórów w obszarze obrotu dźwigni mocującej docisku z dźwignią obrotową. Powierzchnię kołnierza docisku z dźwignią obrotową należy podczas montażu dopasować na wysokość do przedmiotu obrabianego. Musi także być zapewnione pozycjonowanie punktu mocowania w poziomie. Dzięki prawidłowemu pozycjonowaniu docisku z dźwignią obrotową można, mimo krótkiej dźwigni mocującej, optymalnie wyrównać tolerancje przedmiotu obrabianego. Za pomocą docisków z dźwignią obrotową można wytwarzać duże siły. Należy przy tym uważać, aby przedmioty obrabiane i urządzenia mocujące były przystosowane do tych obciążeń. Dociski z dźwignią obrotową można wyposażać w indywidualne dźwignie mocujące. Siła mocująca docisku z dźwignią obrotową zależy od długości dźwigni mocującej. Dźwignia mocująca do docisków z dźwignią obrotową nie jest zawarta w zakresie dostawy. Przestrzegać instrukcji bezpieczeństwa.
Zalety: - Bez sił poprzecznych przy mocowaniu.- Niewielkie wymiary montażowe.- Szeroki wybór dźwigni mocujących.- Bezkolizyjny dostęp do przedmiotu obrabianego.- Bezprzewodowe zasilanie ciśnieniem.
Dodatkowe informacje: Większe średnice tłoka i wartości skoku oraz kontrola pozycji. Zakres dostawy: W dostawie zawarte 4 szt. śrub z łbem walcowym DIN EN ISO 4762 klasa trwałości 8.8 czarna.
Wyposażenie: Dźwignie mocujące do docisków z dźwignią obrotową K1857. Dane techniczne: Maks. ciśnienie robocze: 400 barów. Wskazówka dotycząca planu: 1) Długość dźwigni mocującej (patrz K1857)2) Skok (patrz K1857)3) patrz osprzęt4) Kontur montażowy5) Krawędzie zaokrąglone6) Zwalnianie7) Mocowanie alternatywne8) Mocowanie.
Accourate Group – właściciel sklepu ACC24.pl jest oficjalnym dystrybutorem części do maszyn przemysłowych marki Heinrich Kipp Werk. W naszej ofercie znajdują się elementy manipulacyjne, precyzyjne systemy mocujące oraz szeroka gama części technicznych stosowanych w różnorodnych procesach produkcyjnych. Dzięki długotrwałej relacji partnerskiej z firmą Kipp możemy zapewniać naszym Odbiorcom wyjątkowo atrakcyjne warunki współpracy:
bardzo korzystne ceny - najniższe w Polsce,
wyłącznie oryginalne komponenty dostarczane bezpośrednio z magazynów Kippa,
wsparcie specjalisty, który pomoże dobrać właściwe rozwiązanie,
możliwość stworzenia indywidualnych stanów magazynowych, dopasowanych do potrzeb Twojego przedsiębiorstwa.
Części do maszyn przemysłowych - ACC24.pl
Oferta prezentowana w sklepie ACC24.pl obejmuje jedynie niewielką część posiadanego asortymentu, z naciskiem na produkty KIPP. W przypadku gdy poszukiwany przez Ciebie element nie znajduje się w katalogu online, zachęcamy do bezpośredniego kontaktu.
Accourate Group to firma z wieloletnim doświadczeniem w dostawach części dla zakładów produkcyjnych do wielu krajów. Nasze zaplecze magazynowe to gigantyczny wybór komponentów i części do maszyn, także tych już wycofanych z produkcji. Oprócz sprzedaży gotowych komponentów oferujemy także usługę dorabiania części oraz ich regeneracji, wspierając Klientów w utrzymaniu ciągłości produkcji nawet przy trudnych i skomplikowany awariach.

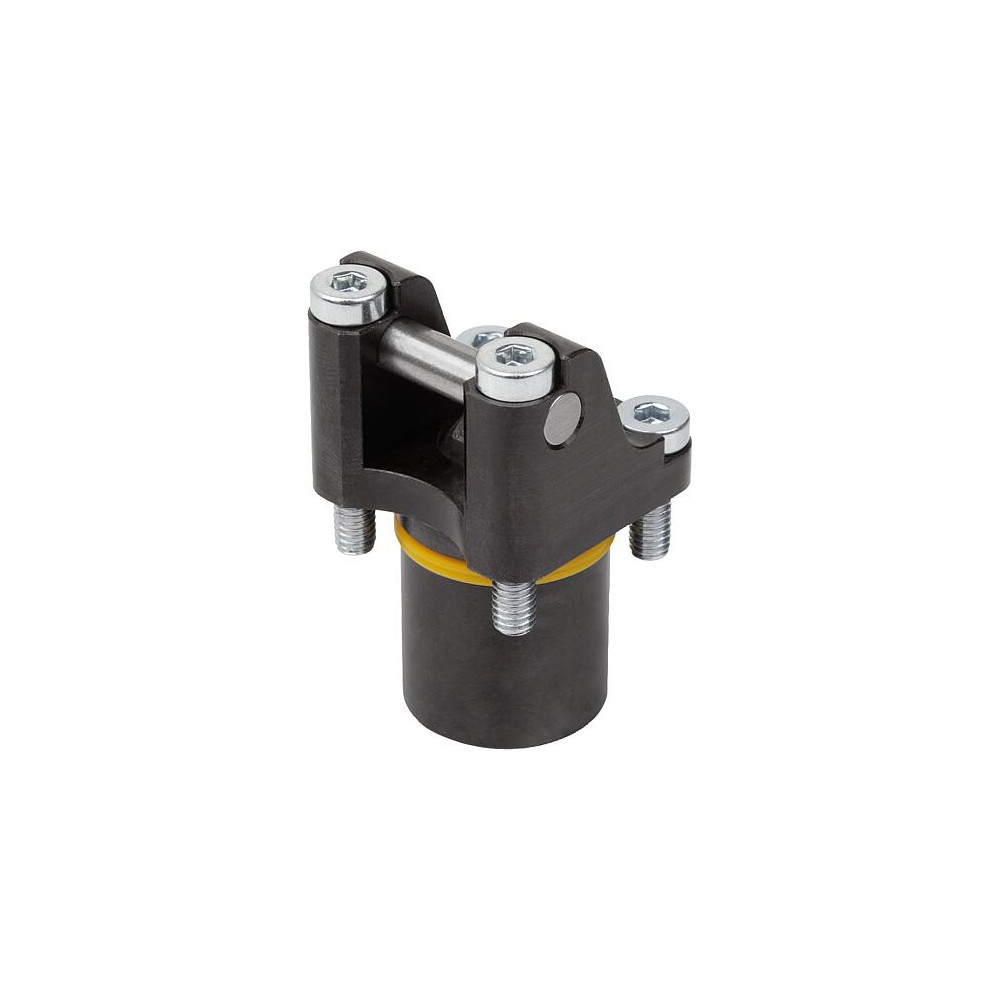

ROTARY LEVER CLAMP HYDRAULICZNE, FORMA:B DZIAŁANIA, DK=25, WYWIERCONE KANAŁY STAL
