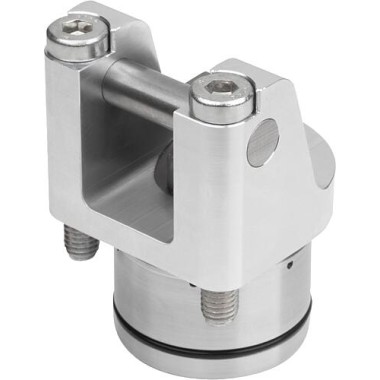

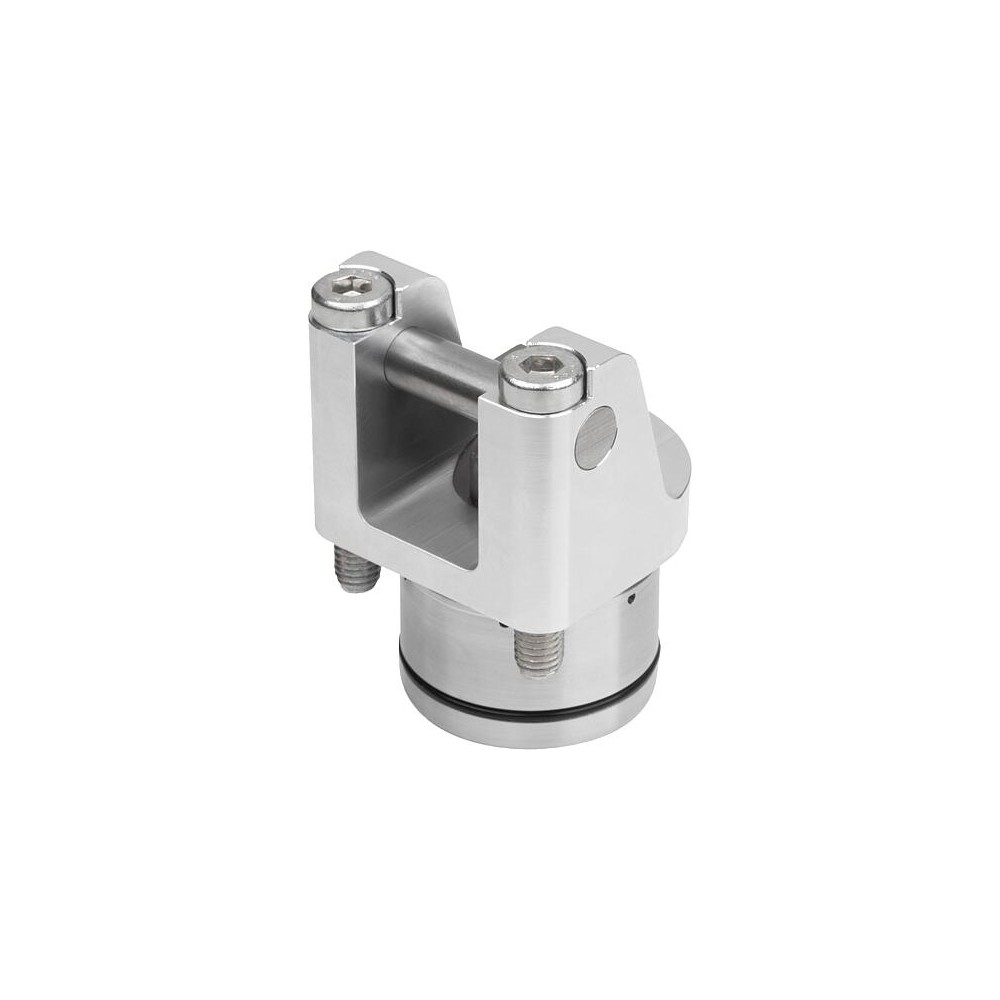

Dociski z dźwignią obrotową doskonale nadają się do urządzeń mocujących stosowanych przy ograniczonej ilości miejsca. Dzięki kompaktowym wymiarom docisków z dźwignią obrotową można je stosować w różnych urządzeniach mocujących, przy ograniczonej ilości miejsca, co umożliwia realizację elastycznych rozwiązań.
Materiał: Korpus aluminiowy. Tłoki ze stali.
Wersja: Tłok hartowany. Numer artykułu: K1870.161304.
Wskazówka: W docisku z dźwignią obrotową dźwignia nastawna jest połączona z tłoczyskiem. Zasilanie powietrzem następuje w docisku z dźwignią obrotową przez wywiercone kanały. Dźwignia nastawna porusza się w prostym skoku do przedmiotu obrabianego i mocuje go. Podczas zwalniania przedmiotu obrabianego dźwignia nastawna przesuwa się do tyłu na tyle, aby przedmiot obrabiany można było bezkolizyjnie wyjąć do góry. Pojedynczy skok docisku z dźwignią obrotową zależy od wyboru dźwigni mocującej. Elementy mocujące należy regularnie kontrolować pod kątem zanieczyszczeń i w razie potrzeby czyścić. Należy przy tym zwrócić uwagę, że położenie montażowe nie może prowadzić do powstania miejsc gromadzenia wiórów w obszarze obrotu dźwigni mocującej docisku z dźwignią obrotową. Powierzchnię kołnierza docisku z dźwignią obrotową należy podczas montażu dopasować na wysokość do przedmiotu obrabianego. Musi także być zapewnione pozycjonowanie punktu mocowania w poziomie. Dzięki prawidłowemu pozycjonowaniu docisku z dźwignią obrotową można, mimo krótkiej dźwigni mocującej, optymalnie wyrównać tolerancje przedmiotu obrabianego. Za pomocą docisków z dźwignią obrotową można wytwarzać duże siły. Należy przy tym uważać, aby przedmioty obrabiane i urządzenia mocujące były przystosowane do tych obciążeń. Dociski z dźwignią obrotową można wyposażać w indywidualne dźwignie nastawne. Siła mocująca docisku z dźwignią obrotową zależy od długości dźwigni mocującej. Dźwignia mocująca do docisków z dźwignią obrotową nie jest zawarta w zakresie dostawy. Przestrzegać instrukcji bezpieczeństwa.
Zalety: - Bez sił poprzecznych przy mocowaniu.- Niewielkie wymiary montażowe.- Szeroki wybór dźwigni mocujących.- Bezkolizyjny dostęp do przedmiotu obrabianego.- Bezprzewodowe zasilanie ciśnieniem.
Dodatkowe informacje: Większe średnice tłoka i wartości skoku oraz kontrola pozycji. Zakres dostawy: W dostawie zawarte 4 szt. śrub z łbem walcowym DIN EN ISO 4762 klasa trwałości 8.8 czarna.
Wyposażenie: Dźwignie mocujące do docisków z dźwignią obrotową K1857. Dane techniczne: Maks. ciśnienie robocze: 6 barów. Wskazówka dotycząca planu: 1) Długość dźwigni mocującej (patrz K1857)2) Skok (patrz K1857)3) patrz osprzęt4) Kontur montażowy5) Krawędzie zaokrąglone6) Zwalnianie7) Mocowanie.
