K2077.01910

K2077.01910

539,29 zł netto
663,33 zł brutto
Netto

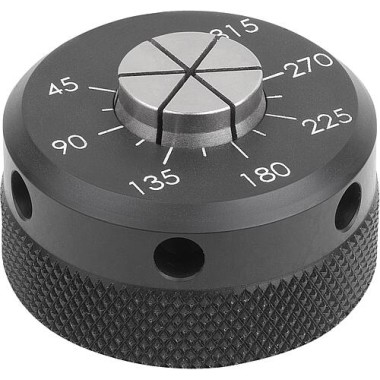

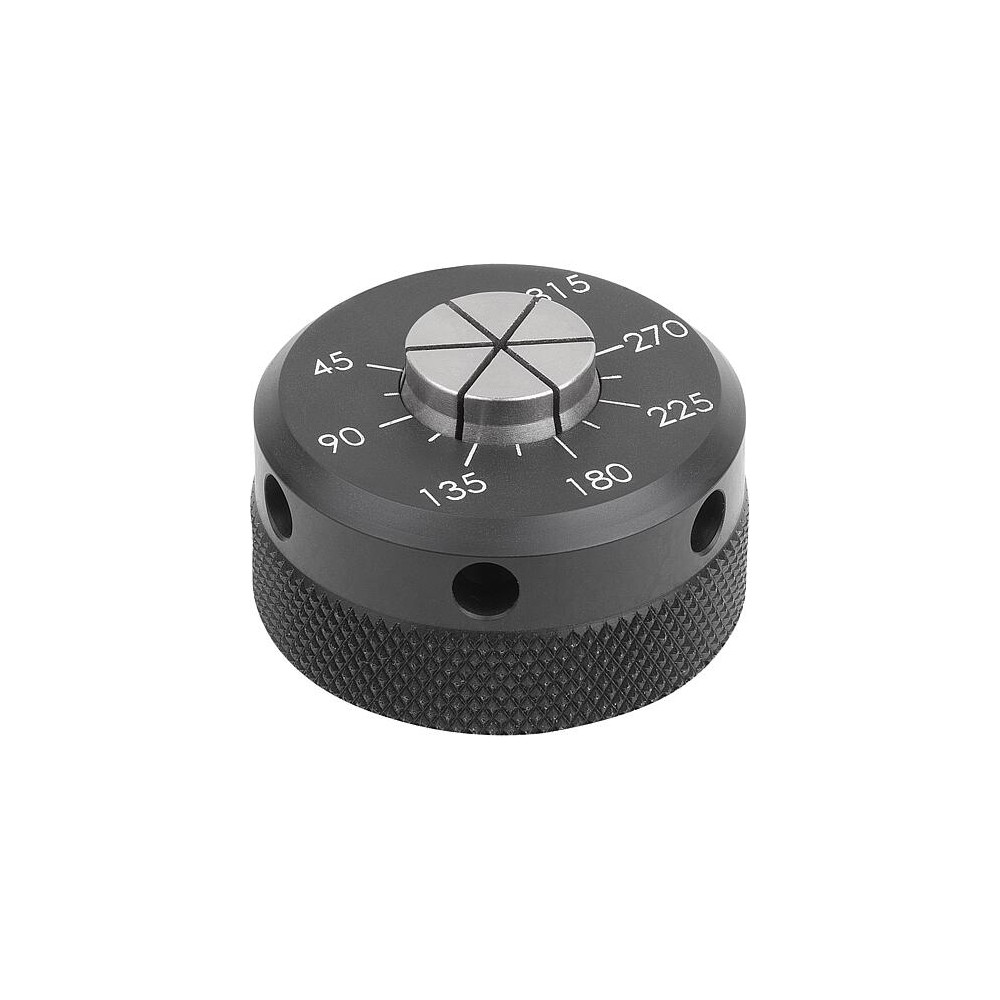

MECHANIZM ZACISKOWY DO MOCOWANIA ZEWNETRZNEGO, FORMA:A, D1=19,1 STAL POWLEKANY TEFLONEM, KOMP:ALUMINIUM
K2077.01910
1000 Przedmioty
Możesz uzyskać dodatkowy rabat w ramach stanu 1000 dostępnych produktów!
Ilość

  Najniższe ceny na ponad 87 000 części

Kippa do maszyn przemysłowych!

  Oryginalny towar bezpośrednio od producenta,

a także tańsze odpowiedniki wysokiej jakości.

  Świadczymy usługi naprawy, dorabiania

oraz regeneracji komponentów maszyn.

Opis produktu K2077.01910

Grupa asortymentu: K2077

Materiał: Nakrętka mocująca z aluminium. Tuleja zaciskowa stalowa.

Wersja: Nakrętka mocująca anodyzowana na twardo.

Wskazówka: W tulei zaciskowej wyfrezowywany jest kontur mocowanego przedmiotu obrabianego. Podczas wprowadzania konturów przedmiotu obrabianego w tuleję zaciskową konieczne jest naprężenie wstępne 15°. Na podstawie wygrawerowanej liczby stopni można zawsze osiągnąć ten sam moment dokręcania, nawet bez klucza dynamometrycznego, w celu prawidłowego zamocowania przedmiotu obrabianego. Skok mocowania zacisku K2077.01910 wynosi promieniowo 0,025 mm na obrót 15°. Zalecany skok mocowania wynosi 0,07 mm. Maksymalny dozwolony skok mocowania wynosi 0,38 mm. Skok mocowania zacisku K2077.04950 wynosi promieniowo 0,05 mm na obrót 15°. Zalecany skok mocowania wynosi 0,1 mm. Maksymalny dozwolony skok mocowania wynosi 0,64 mm. Kołnierz pozycjonujący umożliwia dokładne osadzenie. Dokładność powtórzeń przedmiotu obrabianego: ± 0,02 mm.

Wskazówki obsługowe: Dokręcanie nakrętki mocującej odbywa się za pomocą klucza hakowego. Zakres dostawy: Forma A: mechanizm zaciskowy kładający się z nakrętki zaciskowej i tulei zaciskowej. W zestawie śruby z łbem walcowym do mocowania tulei zaciskowej. (metryczne i calowe) Dane techniczne: Patrz wskazówka techniczna. Wskazówka dotycząca planu: 1) Śruba z łbem walcowym.
K2077.01910
1000 Przedmioty

Opis

Ciężar w kg (ERP)
0.2000
0.2650
H2
4,6
H1
22,9
H4
6,8
D2
38,1
D1
19,1
Materiał komponentów
aluminium
Materiał korpusu
stal
Powierzchnia komponentów
anodyzowany na twardo
Kraj pochodzenia
US
RoHS
true
UNSPSC Code
31162800
Powierzchnia korpusu
powlekany teflonem
Wersja 1
do mocowania zewnętrznego
D3
29
Forma
A
H3
2,5
D4
M3x16
H Wysokość
35,6
D6
20,1
H5
25,4
D Średnica
23,9
D5
50,8
D7
6,4
Siła zacisku kN
17,3
Maks. moment dokręcania Nm
81,5
Zakres mocowania min. - maks.
2,5 - 15,9

Specyficzne kody

ean13
4059245858552
mpn
K2077.01910
