Wersja: Powierzchnie referencyjne hartowane i szlifowane. Numer artykułu: K1866.138110.
Wskazówka: Moduły mocujące UNILOCK EFM 138 mogą być montowane na stołach maszynowych, w przyrządach (płytach, kostkach, kolumnach itd.) we wszystkich pozycjach, z występem lub bez. Moduł mocujący UNILOCK EFM 138 szczególnie nadaje się do montażu w wieżach mocujących, w które moduły mocujące są głęboko wpuszczane. Dzięki maksymalnemu występowi 11 mm ponad powierzchnię montażową nie powstają kontury zakłócające. Dzięki temu można przeprowadzić optymalną obróbkę przedmiotu w poziomie. Załączanie pneumatyczne modułów mocujących może następować pojedynczo lub razem. W ten sposób można indywidualnie wykonać system mocowania z punktem zerowym. Dzięki modułowej konstrukcji można optymalnie dostosować liczbę i odstępy modułów mocujących do danego procesu mocowania. Czasy zbrojenia zostają znacznie skrócone, co przekłada się na dłuższy czas pracy maszyn. Duże siły mocujące uzyskiwane są dzięki zintegrowanemu pakietowi sprężyn (jednostka mocowana jest bezciśnieniowo). Luzowanie odbywa się pneumatycznie. Również w przypadku spadku ciśnienia lub wahań doprowadzanego sprężonego powietrza cała siła wciągania zostaje zachowana. Wszystkie moduły mocujące mają standardowo funkcję turbo. Ze względu na krótki impuls powietrzny na przyłączu powietrza „Turbo” znacznie zwiększa się normalna siła wciągania, uzyskiwana przez sprężyny. Dzięki temu moduły mocujące mogą być bardzo skutecznie stosowane do ciężkiej obróbki skrawaniem. Korzystanie z funkcji turbo do maksymalnej siły wciągania jest zalecane. Za pomocą sworzni mocujących UNILOCK ze śrubami mocującymi M10, M12, M16 możliwe są poniższe siły mocujące: - siła mocująca (M10) 35 000 N- siła mocująca (M12) 50 000 N- siła mocująca (M16) 75 000 NSiła mocująca ze śrubą z łbem walcowym DIN EN ISO 4762 – 12.9. Sworznie mocujące mogą być mocowane tylko w połączeniu z zamontowaną jednostką wymienną w module mocującym. Stała wielkość sworzni mocujących we wszystkich modułach mocujących i zgodność z modułowym 5-osiowym systemem mocowania 80 zapewniają różnorodne możliwości zastosowań.
Zalety: - Ideális alacsony, 11 mm-es beépítési m agasságú felfogótornyokba.- Funkcja turbo w standardzie.- Dokładność powtarzania ≤0,005 mm.- Pozycjonowanie za pomocą stożka krótkiego.- Duże siły wciągania.- Optymalizacja czasu zbrojenia. Zakres dostawy: 1x moduł mocujący.6x śruby mocujące.6x zaślepek do śrub.2x o-ringi Ø9x1,5 do przyłącza powietrza.
Wyposażenie: Sworzeń mocujący K0967. Trzpień ochronny do modułów mocujących K1010. Osłona do modułów mocujących K1010. Pamiętaj: Zalecana średnica znamionowa węża: - Do czterech modułów mocujących średnica znamionowa węża 6 mm.- Od pięciu modułów mocujących średnica znamionowa węża 8 mm. Zasada działania: Moduły mocujące można załączać przez przyłącza na płycie bazowej. Aby zapewnić działanie zasuw mocujących, odpowietrzanie górnej komory tłoka musi odbywać się przez przyłącze powietrza „turbo”. Można to wykonać na jeden z trzech sposobów: 1) Podłączenie i zastosowanie funkcji turbo w płycie bazowej lub w wieży mocującej obok przyłącza „Otwieranie”. W ten sposób w razie potrzeby moduł mocujący można jeszcze zamocować dodatkowo krótkim impulsem powietrznym. (Zalecane)2) Zwykły otwór do uchodzenia powietrza w płycie bazowej/wieży mocującej, która jest połączona z przyłączem turbo. W celu zamknięcia otworu przed brudem nie wolno stosować przyłącza z funkcją blokowania, lecz należy użyć korka odpowietrzającego.3) W trzecim przypadku komorę tłoka można odpowietrzyć przez otwór, który jest połączony pod płytą bazową przez wpust poprzeczny. Otwór musi stykać się z przyłączem turbo, aby nastąpiło odpowietrzanie. Dane techniczne: - Siła wciągania z turbo 20 kN.- Ciśnienie systemowe: 6 barów, powietrze oliwione.- Dokładność powtarzania ≤ 0,005 mm.- Zakres temperatury od 5° do 60°C.- Opcjonalne przyłącze powietrza czyszczącego. Wskazówka dotycząca planu: a) przyłącze bez węża podłogowe (otwieranie)o-ring Ø9x1,5b) przyłącze bez węża podłogowe (turbo)o-ring Ø9x1,5c) krawędź centrującad) odpowietrzenie.
K1866.138110
1000 Przedmioty
Opis
Ciężar w kg (ERP)
3.5500
H
11
H1
49
Materiał korpusu
stal po ulepszeniu cieplnym
Region pochodzenia
08
Kraj pochodzenia
DE
RoHS
false
UNSPSC Code
27112100
Powierzchnia korpusu
hartowane i szlifowane
Wersja 1
UNILOCK
Typ formy
bez zabezpieczenia przed przekręceniem
D1 Średnica zewnętrzna
110
P Ciśnienie robocze bar
6
D Średnica trzpienia
138
Siła wciągania z turbo kN
20
Specyficzne kody
ean13
4059245655090
Produkty Kipp z serii K1866 dostępne w konkurencyjnej ofercie cenowej.
W ramach naszej oferty części do maszyn przemysłowych dostarczamy również szeroki wybór elementów oraz kompletnych rozwiązań z zakresu techniki mocowań. Ta kategoria rozwiązań obejmuje zarówno standardowe elementy wykorzystywane w budowie i eksploatacji maszyn, takie jak pokrętła nastawcze, dźwignie, tuleje czy kołki ustalające, jak również bardziej wyspecjalizowane zespoły funkcyjne, które pozwalają na dokładne ustawianie, blokowanie i stabilizację detali, np. systemy szybkomocujące, mechanizmy centrujące, jednostki pneumatyczne oraz regulowane podpory i elementy bazujące.
Accourate Group (biuro handlowe w Toruniu przy ul. Towarowej 5) jest oficjalnym dystrybutorem asortymentu marki Kipp. Bezpośrednia współpraca z producentem umożliwia nam dostarczanie elementów mocujących w atrakcyjnych warunkach cenowych, bezpośrednio z zaplecza logistycznego Heinrich Kipp Werk. Od ponad trzech dekad wspieramy przemysł w zakresie części maszynowych i utrzymania ruchu, obsługując zarówno duże firmy o globalnym zasięgu, jak i mniejsze zakłady produkcyjne.
Współpraca z firmą Kipp oznacza dla naszych Klientów szereg benefitów, takich jak:
elementy o numerze katalogowym K1866.138110 w konkurencyjnej cenie;
ochrona gwarancyjna producenta oraz dostęp do serwisu pogwarancyjnego, napraw i regeneracji;
profesjonalne wsparcie w doborze rozwiązań, konsultacje inżynierskie oraz opracowanie projektów;
organizacja oraz utrzymywanie dedykowanych zapasów magazynowych;
eksperckie doradztwo w zakresie usprawniania procesów produkcyjnych i ograniczania kosztów utrzymania ruchu.
Elementy dla przemysłu – Accourate Group
Asortyment prezentowany w sklepie internetowym ACC24.pl, to przede wszystkim produkty marki Kipp (około 87 500 pozycji). Nasza oferta części do maszyn jest jednak znacznie szersza. Jeżeli więc poszukiwany przez Ciebie komponent nie jest widoczny w sklepie, to zachęcamy do bezpośredniego kontaktu telefonicznego lub mailowego. Realizujemy także usługi regeneracji oraz wykonania części według indywidualnych założeń projektowych. Nasz zespół służy fachową wiedzą, pomoże Ci w doborze optymalnych rozwiązań do aplikacji czy w optymalizacji procesu.

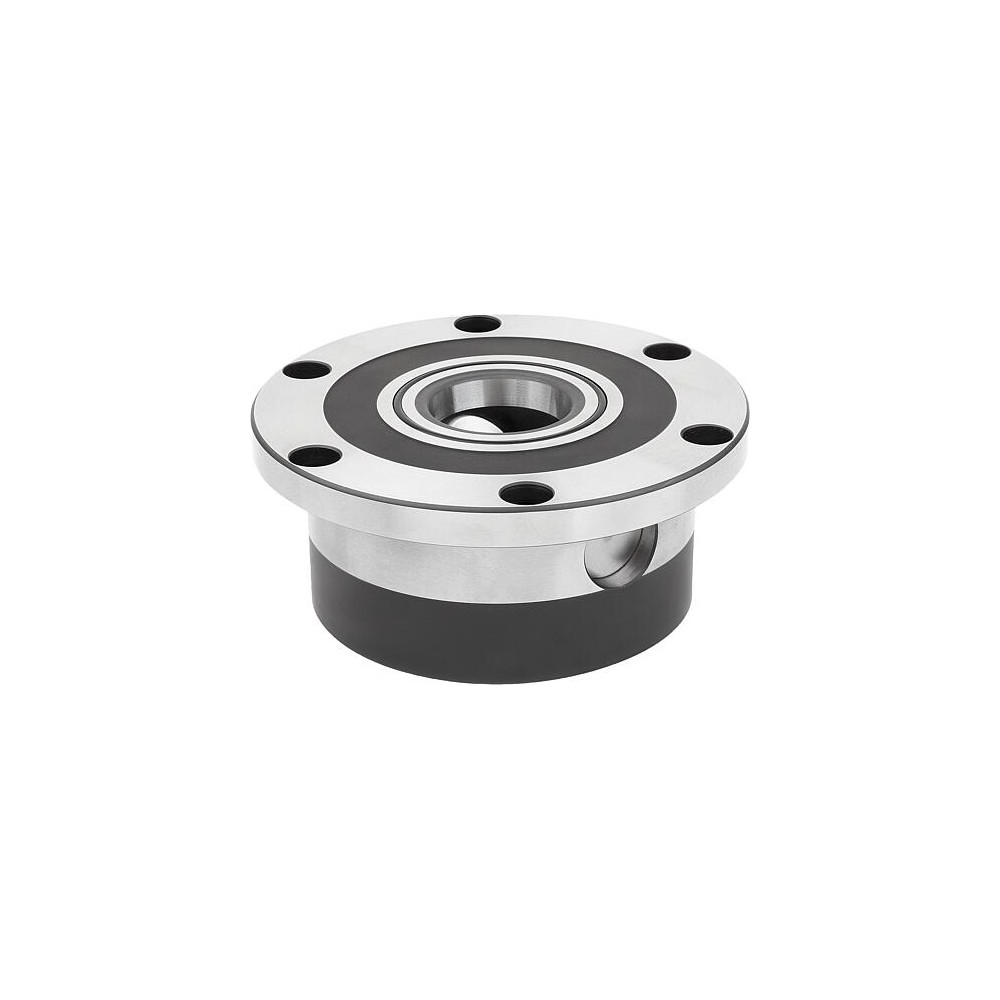

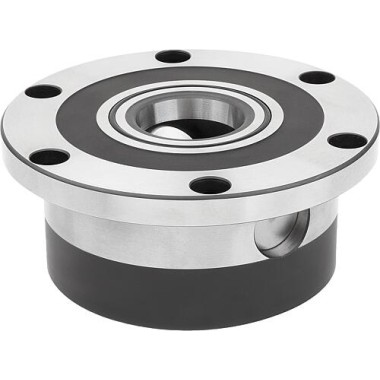

MODUŁ MOCUJĄCY UNILOCK, EFM138, D=138, H=11 BEZ ZABEZPIECZENIA PRZED, STAL ULEPSZENIU CIEP. HARTOWANE I SZLIFOWANE
