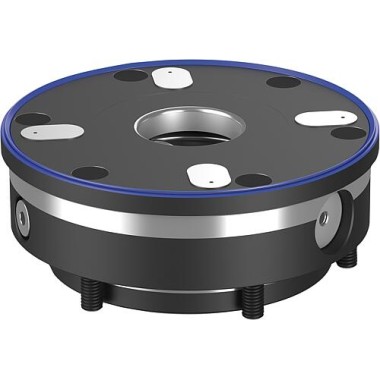

Wersja: Powierzchnie referencyjne utwardzone dyfuzyjnie i szlifowane. Numer artykułu: K1972.138390.
Wskazówka: Moduły mocujące UNILOCK mogą być montowane na stołach maszynowych, w przyrządach (płytach, kostkach, kolumnach itd.) we wszystkich pozycjach, z występem lub bez. Moduły mocujące UNILOCK ESA 138 nadają się w szczelności do automatycznych napinaczy. Poprzez zintegrowane funkcje sprawdzania oraz cztery odsunięte powierzchnie stykowe z kontrolą instalacji powietrznej można w przypadku napinaczy automatyzowanych zapewnić bezpieczeństwo procesów. W ten sposób można sprawdzać położenie zasuwy mocującej „otwarte/zamknięte” oraz kontrolę ułożenia palety mocującej na module mocującym. Zgarniacz brudu zapobiega odkładaniu się zabrudzeń na powierzchni modułu mocującego. Załączanie pneumatyczne modułów mocujących może następować pojedynczo lub razem. W ten sposób można indywidualnie wykonać system mocowania z punktem zerowym. Dzięki modułowej konstrukcji można optymalnie dostosować liczbę i odstępy modułów mocujących do danego procesu mocowania. Czasy zbrojenia zostają znacznie skrócone, co przekłada się na dłuższy czas pracy maszyn. Wysokie siły mocujące uzyskiwane są dzięki zintegrowanemu pakietowi sprężyn (jednostka mocowana jest bezciśnieniowo). Luzowanie odbywa się pneumatycznie. Również w przypadku spadku ciśnienia lub wahań doprowadzanego sprężonego powietrza cała siła wciągania zostaje zachowana. Wszystkie moduły mocujące mają standardowo funkcję turbo. Ze względu na krótki impuls powietrzny na przyłączu powietrza „Turbo” znacznie zwiększa się normalna siła wciągania, uzyskiwana przez sprężyny. Dzięki temu moduły mocujące mogą być również bardzo skutecznie stosowane do ciężkiej obróbki skrawaniem. Korzystanie z funkcji turbo do maksymalnej siły wciągania jest zalecane. Za pomocą sworzni mocujących UNILOCK ze śrubami mocującymi M10, M12, M16 możliwe są poniższe siły mocujące: - siła mocująca (M10) 35 000 N- siła mocująca (M12) 50 000 N- siła mocująca (M16) 75 000 NSiła mocująca ze śrubą z łbem walcowym DIN EN ISO 4762 – 12.9. Sworznie mocujące mogą być mocowane tylko w połączeniu z zamontowaną jednostką wymienną w module mocującym. Stała wielkość sworzni mocujących we wszystkich modułach mocujących i zgodność z modułowym 5-osiowym systemem mocowania 80 zapewniają różnorodne kombinacje możliwości zastosowań.
Zalety: - Nadaje się do automatyzacji.- Funkcja sprawdzania położenie zasuwy mocującej „otwarte”.- Funkcja sprawdzania położenie zasuwy mocującej „zamknięte”.- Odsunięte powierzchnie stykowe z kontrolą instalacji powietrza.- Zgarniacz brudu.- Funkcja turbo w standardzie.- Dokładność powtarzania ≤ 0,005 mm.- Pozycjonowanie za pomocą stożka krótkiego.- Duże siły wciągania.- Optymalizacja czasu zbrojenia. Zakres dostawy: 1x moduł mocujący.- 2x pierścień uszczelniający Ø9x1,50 do doprowadzania mediów.- 6x pierścień uszczelniający Ø9x1,50 do funkcji sprawdzania.- 6x śruby mocujące. - 6x zaślepki do śrub mocujących.
Wyposażenie: - Trzpienie mocujące UNILOCK K0967, K1471, K1974, K1975.- UNILOCK trzpień ochronny do modułu mocującego K1010. Pamiętaj: Zalecana średnica znamionowa węża: - Do czterech modułów mocujących średnica znamionowa węża 6 mm.- Od pięciu modułów mocujących średnica znamionowa węża 8 mm. Zasada działania: Moduły mocujące można podłączać przez przyłącza do płyty bazowej lub na złączu gwintowanym bezpośrednio na module mocującym. Aby zapewnić działanie zasuw mocujących, odpowietrzanie górnej komory tłoka musi odbywać się przez przyłącze powietrza „turbo”. Są przy tym cztery możliwości: 1) Podłączenie i zastosowanie funkcji turbo w płycie bazowej obok przyłącza „Otwieranie”. W ten sposób w razie potrzeby moduł mocujący można jeszcze zamocować dodatkowo krótkim impulsem powietrznym. (Zalecane)2) Zwykły otwór do uchodzenia powietrza w płycie bazowej, która jest połączona z przyłączem turbo. W celu zamknięcia otworu przed brudem nie wolno stosować przyłącza z funkcją blokowania, lecz należy użyć korka odpowietrzającego.3) W trzecim przypadku komorę tłoka należy odpowietrzyć przez otwór, który jest połączony pod płytą bazową przez wpust poprzeczny. Otwór musi spotykać się z przyłączem turbo, aby nastąpiło odpowietrzanie.4) W przypadku załączania bocznego modułu mocującego trzeba w tym miejscu stosować korek odpowietrzający. Dane techniczne: - Siła wciągania z turbo 28 kN.- Ciśnienie systemowe: 6 barów, powietrze oliwione.- Dokładność powtarzania ≤ 0,005 mm.- Zakres temperatury od 5° do 60°C.- Opcjonalne przyłącze powietrza czyszczącego. Wskazówka dotycząca planu: 1) Kontur montażowya) przyłącze podłogowe bez węża (otwieranie) o-ring Ø9x1,5b) przyłącze podłogowe bez węża (turbo) o-ring Ø9x1,5c) krawędź centrującad) odpowietrzeniee) przyłącze podłogowe bez węża (funkcja sprawdzania położenia otwartego zasuwy mocującej) o-ring Ø9x1,5, 2 bar, 15 l/minf) przyłącze boczne G1/8 (uruchamianie – otwieranie) g) przyłącze boczne G1/8 (turbo) h) przyłącze podłogowe bez węża (funkcja sprawdzania położenia zamkniętego zasuwy mocującej) o-ring Ø9x1,5, 2 bar, 15 l/mini) przyłącze podłogowe bez węża (kontrola instalacji) o-ring Ø9x1,5.
K1972.138390
1000 Przedmioty
Opis
Ciężar w kg (ERP)
4.4000
H2
18,1
H
55,7
H1
39
D
138
H4
7
D2
144
D1
110
B
15
Materiał korpusu
stal do nawęglania
Region pochodzenia
08
Kraj pochodzenia
DE
RoHS
true
UNSPSC Code
31162802
Powierzchnia korpusu
utwardzone dyfuzyjnie i szlifowane
L
24
Wersja 1
UNILOCK
Wersja 2
ESA 138
D3
12
L1
62
Typ formy
bez zabezpieczenia przed przekręceniem
H3
16
SW
6
H5
11,5
G
M8
P Ciśnienie robocze bar
6
Siła wciągania z turbo kN
28
Specyficzne kody
ean13
4059245834358
