Podwyższenia modułów można mocować za pomocą dwóch złączy wymiennych z punktem zerowym na modułach mocujących UNILOCK. Możliwy jest montaż z odstępem środków dwóch modułów mocujących wynoszącym 200 mm. Podwyższenia modułów zapewniają szybką i powtarzalną wymianę przyrządów oraz przedmiotów obrabianych w pomieszczeniach maszynowych. Systemy mocowania zapewniają optymalny dostęp do obrabiania przedmiotów dzięki podwyższonym lub nachylonym pod kątem złączom wymiennym. Ponadto dzięki zastosowaniu modułów podwyższających możliwe jest wyśrodkowanie elementów w pomieszczeniu maszynowym. Możliwa jest obróbka z wielu stron dzięki zorientowanemu ustawianiu położenia zamocowania.
Materiał: Korpus – stal narzędziowa. Moduł mocujący – stal do nawęglania.
Wersja: Moduł mocujący: powierzchnie referencyjne utwardzone dyfuzyjnie i szlifowane.
Wskazówka: Wysokie siły mocujące uzyskiwane są dzięki zintegrowanemu pakietowi sprężyn (jednostka mocowana jest bezciśnieniowo). Luzowanie odbywa się pneumatycznie. Również w przypadku spadku ciśnienia lub wahań doprowadzanego sprężonego powietrza cała siła wciągania zostaje zachowana. Wszystkie moduły mocujące mają standardowo funkcję turbo. Ze względu na krótki impuls powietrzny na przyłączu powietrza „Turbo” znacznie zwiększa się normalna siła wciągania, uzyskiwana przez sprężyny. Dzięki temu moduły mocujące mogą być również bardzo skutecznie stosowane do ciężkiej obróbki skrawaniem. Korzystanie z funkcji turbo do maksymalnej siły wciągania jest zalecane. Za pomocą sworzni mocujących UNILOCK ze śrubami mocującymi M10, M12, M16 możliwe są poniższe siły mocujące: - siła mocująca (M10) 35 000 N- siła mocująca (M12) 50 000 N- siła mocująca (M16) 75 000 NSiła mocująca ze śrubą z łbem walcowym DIN EN ISO 4762 – 12.9. Sworznie mocujące mogą być mocowane tylko w połączeniu z zamontowaną jednostką wymienną w module mocującym. Stała wielkość sworzni mocujących we wszystkich modułach mocujących i zgodność z modułowym 5-osiowym systemem mocowania 80 zapewniają wszechstronne możliwości zastosowań.
Zakres temperatury: +5°C do +60°C.
Zalety: - Funkcja turbo w standardzie.- Dokładność powtarzania ≤ 0,005 mm.- Pozycjonowanie za pomocą stożka krótkiego.- Duże siły wciągania.- Optymalizacja czasu zbrojenia.

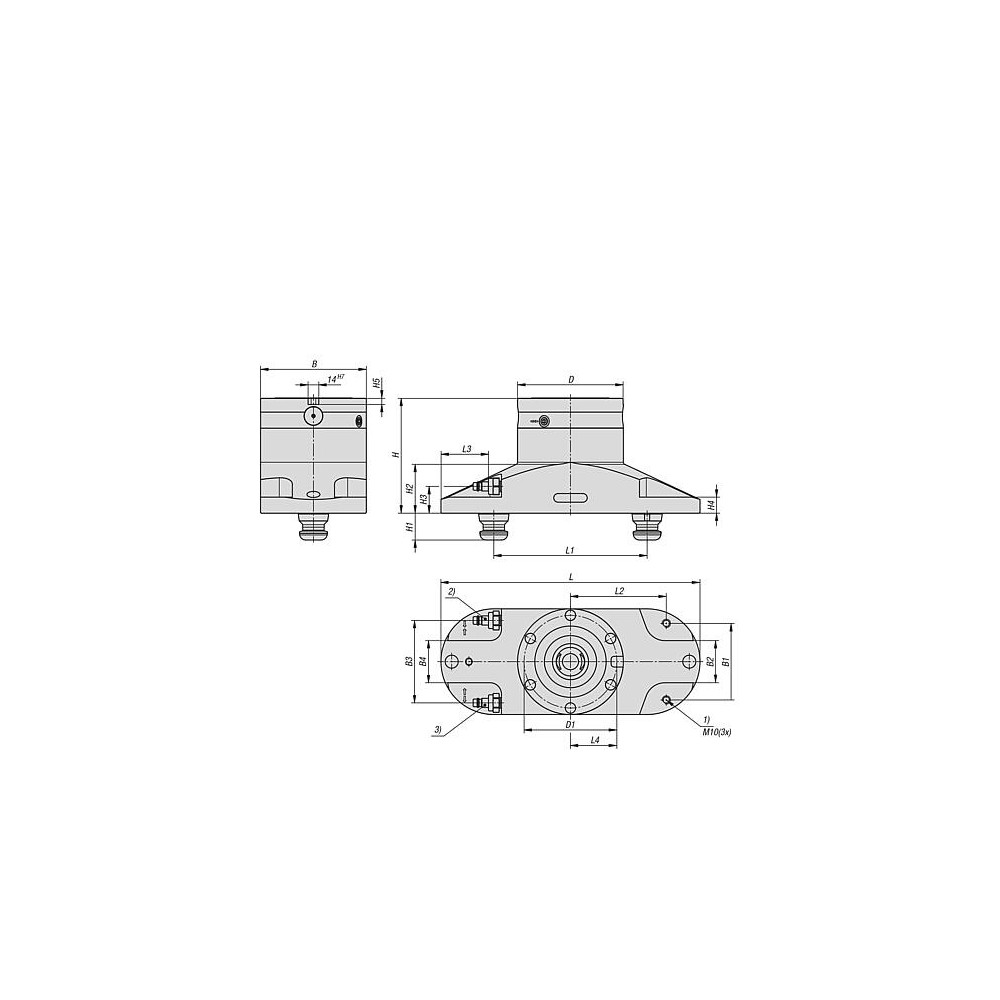

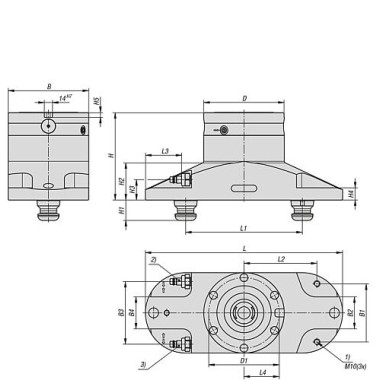

Wyposażenie: Sworzeń mocujący K0967. Trzpień ochronny do modułów mocujących K1010. Osłona do modułów mocujących K1010. Dane techniczne: - siła wciągania z turbo 25 kN.- ciśnienie systemowe: 6 barów, powietrze oliwione.- dokładność powtarzania ≤0,005 mm.- opcjonalne przyłącze powietrza czyszczącego. Wskazówka dotycząca planu: 1) Gwint montażowy do ucha mocującego, do wyważania rozkładu masy przy wychylaniu2) Przyłącze powietrza G1/8, funkcja turbo3) Przyłącze powietrza G1/8, otwieranie.
K2353.1381501
1000 Przedmioty
Opis
Ciężar w kg (ERP)
24.9000
H2
63,5
H1
35
D
138
H4
21
D1
121
Materiał komponentów
stal do nawęglania
Materiał korpusu
stal narzędziowa
Powierzchnia komponentów
hartowane i szlifowane
Region pochodzenia
08
Kraj pochodzenia
DE
RoHS
true
UNSPSC Code
24101600
Wersja 1
UNILOCK
Wersja 2
ESM 138-C
L1
200
Typ formy
z zabezpieczeniem przed przekręceniem
H3
35
B1
100
L2
125
B2
55
H Wysokość
150
H5
6
L3
62
L4
53
B3
107,6
B4
55
P Ciśnienie robocze bar
6
L Długość / szerokość
338
B Długość/Szerokość
138
Siła wciągania z turbo kN
25
Specyficzne kody
ean13
4067721015894
Produkty Kipp z serii K2353 dostępne w konkurencyjnej ofercie cenowej.
W ramach naszej oferty części do maszyn przemysłowych dostarczamy również szeroki wybór elementów oraz kompletnych rozwiązań z zakresu techniki mocowań. Ta kategoria rozwiązań obejmuje zarówno standardowe elementy wykorzystywane w budowie i eksploatacji maszyn, takie jak pokrętła nastawcze, dźwignie, tuleje czy kołki ustalające, jak również bardziej wyspecjalizowane zespoły funkcyjne, które pozwalają na dokładne ustawianie, blokowanie i stabilizację detali, np. systemy szybkomocujące, mechanizmy centrujące, jednostki pneumatyczne oraz regulowane podpory i elementy bazujące.
Accourate Group (biuro handlowe w Toruniu przy ul. Towarowej 5) jest oficjalnym dystrybutorem asortymentu marki Kipp. Bezpośrednia współpraca z producentem umożliwia nam dostarczanie elementów mocujących w atrakcyjnych warunkach cenowych, bezpośrednio z zaplecza logistycznego Heinrich Kipp Werk. Od ponad trzech dekad wspieramy przemysł w zakresie części maszynowych i utrzymania ruchu, obsługując zarówno duże firmy o globalnym zasięgu, jak i mniejsze zakłady produkcyjne.
Współpraca z firmą Kipp oznacza dla naszych Klientów szereg benefitów, takich jak:
elementy o numerze katalogowym K2353.1381501 w konkurencyjnej cenie;
ochrona gwarancyjna producenta oraz dostęp do serwisu pogwarancyjnego, napraw i regeneracji;
profesjonalne wsparcie w doborze rozwiązań, konsultacje inżynierskie oraz opracowanie projektów;
organizacja oraz utrzymywanie dedykowanych zapasów magazynowych;
eksperckie doradztwo w zakresie usprawniania procesów produkcyjnych i ograniczania kosztów utrzymania ruchu.
Elementy dla przemysłu – Accourate Group
Asortyment prezentowany w sklepie internetowym ACC24.pl, to przede wszystkim produkty marki Kipp (około 87 500 pozycji). Nasza oferta części do maszyn jest jednak znacznie szersza. Jeżeli więc poszukiwany przez Ciebie komponent nie jest widoczny w sklepie, to zachęcamy do bezpośredniego kontaktu telefonicznego lub mailowego. Realizujemy także usługi regeneracji oraz wykonania części według indywidualnych założeń projektowych. Nasz zespół służy fachową wiedzą, pomoże Ci w doborze optymalnych rozwiązań do aplikacji czy w optymalizacji procesu.

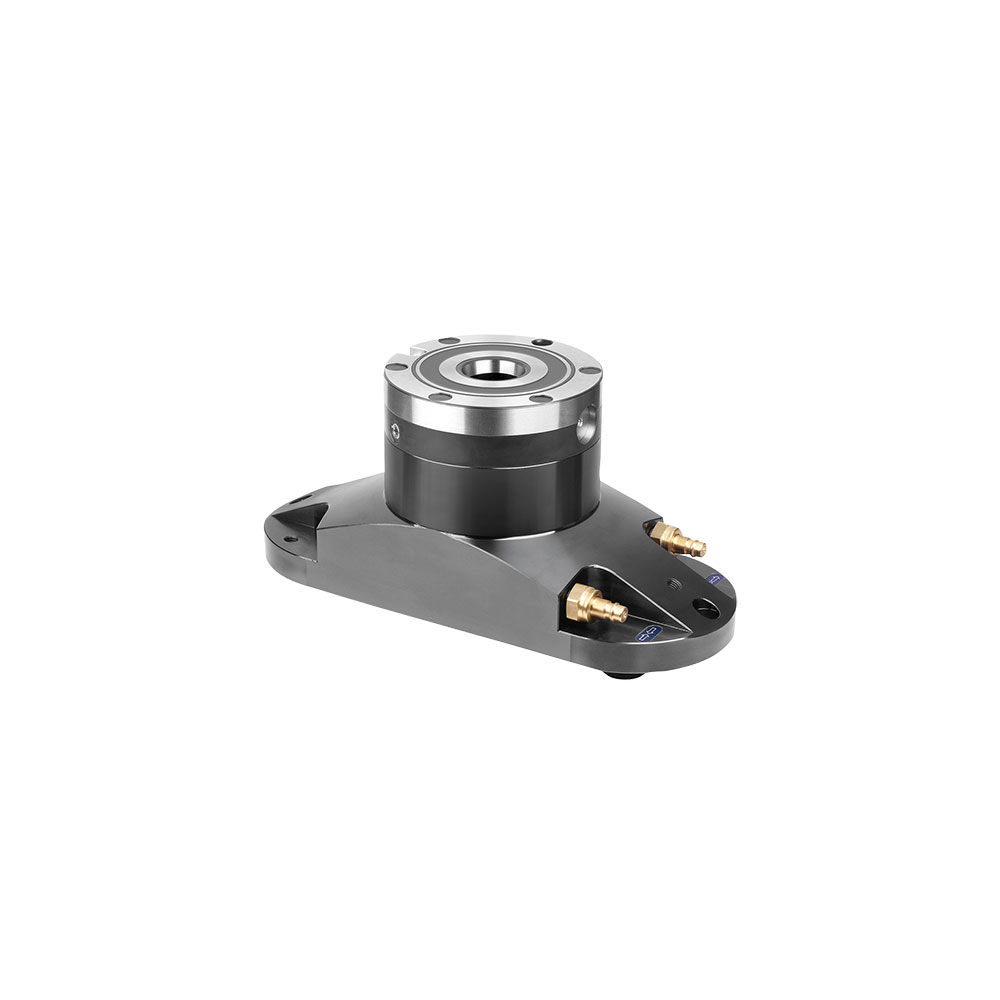

SPANNMODULERHÖHUNG UNILOCK, ESM 138-C, L=338, B=138, H=150 Z ZABEZPIECZENIEM PRZED PRZ, STAL NARZEDZIOWA, KOMP:STAL
