Dociski odchylane są przystosowane do napinaczy, w których punkty mocowania muszą być wolne podczas wyjmowania lub wkładania. Dociski odchylane działają jako cylindry pociągowe pojedynczego lub podwójnego działania. Do docisków odchylanych do wyboru są trzy rodzaje obudowy oraz różne sposoby załączania. Ruch napinający jest rozpoczynany przez nadrzędny ruch wychylny i podnoszący. Rzeczywisty skok napinania odbywa się wówczas w ruchu liniowym. Do dyspozycji jest wiele wariantów z lewym lub prawym kątem obrotu 90°. Dociski odchylane są trwałe, ponieważ mają zbierak metalowy chroniący przed wiórami, ponadto zabezpieczenie przed przeciążeniem chroni mechanizm wychylny przed uszkodzeniami w razie zablokowania procesu wychylania.
Materiał: Obudowa i tłok ze stali. Uszczelka NBR.
Wersja: Obudowa oksydowana. Tłok hartowany.
Wskazówka: Jeśli dozwolone natężenie przepływu na docisku odchylanym zostanie przekroczone, należy umieścić pomiędzy zawór zwrotny dławiący. Dozwolone ciśnienie robocze docisków odchylanych zależy od długości ramienia mocującego. Podczas montażu ramion mocujących należy je przytrzymywać, aby uszkodzeniu nie uległa prowadnica kulowa docisków odchylanych. W zależności od przyłącza wentylacyjnego w przypadku docisków odchylanych pojedynczego działania należy wymienić filtr spiekany na korek gwintowany. Ramię mocujące do kompaktowego docisku odchylanego nie wchodzi w zakres dostawy. Przestrzegać instrukcji bezpieczeństwa.
Zalety: - Zintegrowany zgarniacz metalowy.- Zintegrowane zabezpieczenie przed przeciążeniem.- Bezkolizyjny dostęp do przedmiotu obrabianego.- Wiele wariantów.- Doprowadzanie ciśnienia przez różne możliwości łączenia.
Dodatkowe informacje: Większe średnice tłoka i skoki, kolejne kąty obrotu, różne uchwyty ramienia mocującego, z kontrolą pozycji. Zakres dostawy: 1 śruba lub nakrętka do uchwytu ramienia mocującego w zestawie.
Wyposażenie: Ramię mocujące do docisków odchylanych K1865. Dane techniczne: Maks. ciśnienie robocze: 500 barów. Wskazówka dotycząca planu: Forma A: kołnierz górnyForma B: kołnierz dolnyForma C: gwint wkręcany1) kontur montażowy2) patrz osprzęt3) W przypadku cylindrów pojedynczego działania przyłącze jest wyposażone w zamontowany filtr spiekany 4) wychylanie w lewo5) wychylanie w prawo 6) mocowanie7) luzowanie lub odpowietrzanie w przypadku cylindrów pojedynczego działania.
Accourate Group – właściciel sklepu ACC24.pl jest oficjalnym dystrybutorem części do maszyn przemysłowych marki Heinrich Kipp Werk. W naszej ofercie znajdują się elementy manipulacyjne, precyzyjne systemy mocujące oraz szeroka gama części technicznych stosowanych w różnorodnych procesach produkcyjnych. Dzięki długotrwałej relacji partnerskiej z firmą Kipp możemy zapewniać naszym Odbiorcom wyjątkowo atrakcyjne warunki współpracy:
bardzo korzystne ceny - najniższe w Polsce,
wyłącznie oryginalne komponenty dostarczane bezpośrednio z magazynów Kippa,
wsparcie specjalisty, który pomoże dobrać właściwe rozwiązanie,
możliwość stworzenia indywidualnych stanów magazynowych, dopasowanych do potrzeb Twojego przedsiębiorstwa.
Części do maszyn przemysłowych - ACC24.pl
Oferta prezentowana w sklepie ACC24.pl obejmuje jedynie niewielką część posiadanego asortymentu, z naciskiem na produkty KIPP. W przypadku gdy poszukiwany przez Ciebie element nie znajduje się w katalogu online, zachęcamy do bezpośredniego kontaktu.
Accourate Group to firma z wieloletnim doświadczeniem w dostawach części dla zakładów produkcyjnych do wielu krajów. Nasze zaplecze magazynowe to gigantyczny wybór komponentów i części do maszyn, także tych już wycofanych z produkcji. Oprócz sprzedaży gotowych komponentów oferujemy także usługę dorabiania części oraz ich regeneracji, wspierając Klientów w utrzymaniu ciągłości produkcji nawet przy trudnych i skomplikowany awariach.

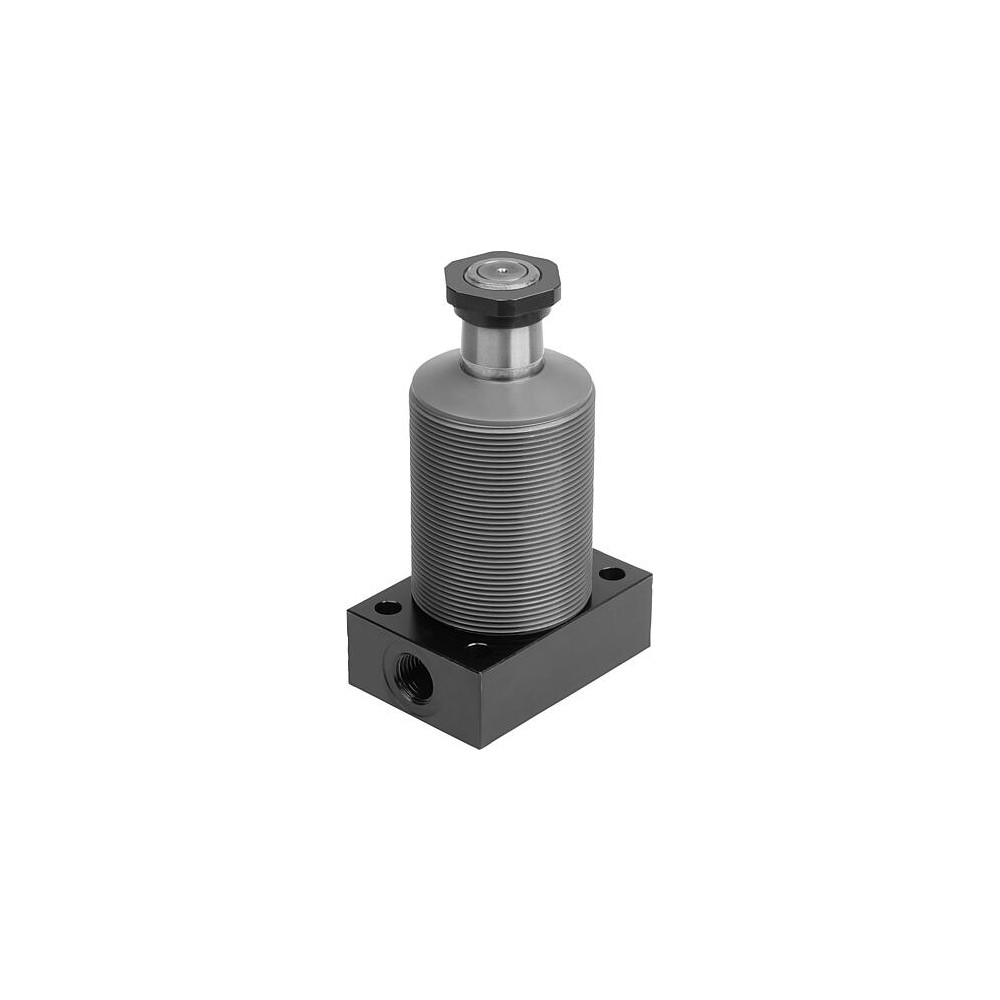

DOCISK ODCHYLNY HYDRAULICZNE, FORMA:B DZIAŁANIA, DK=40, HUB=25, LACZNIK GWINTOWANY STAL
