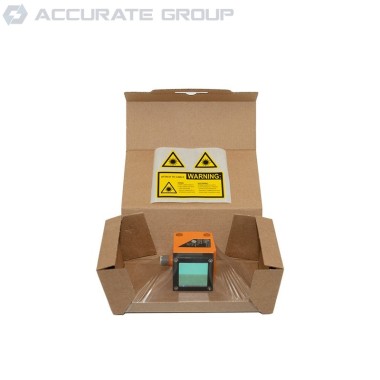

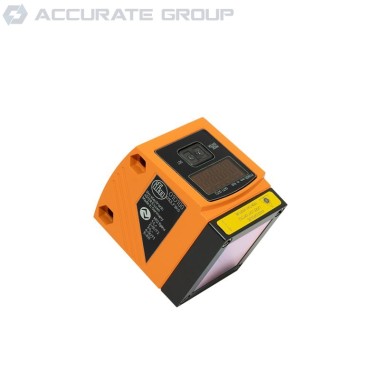

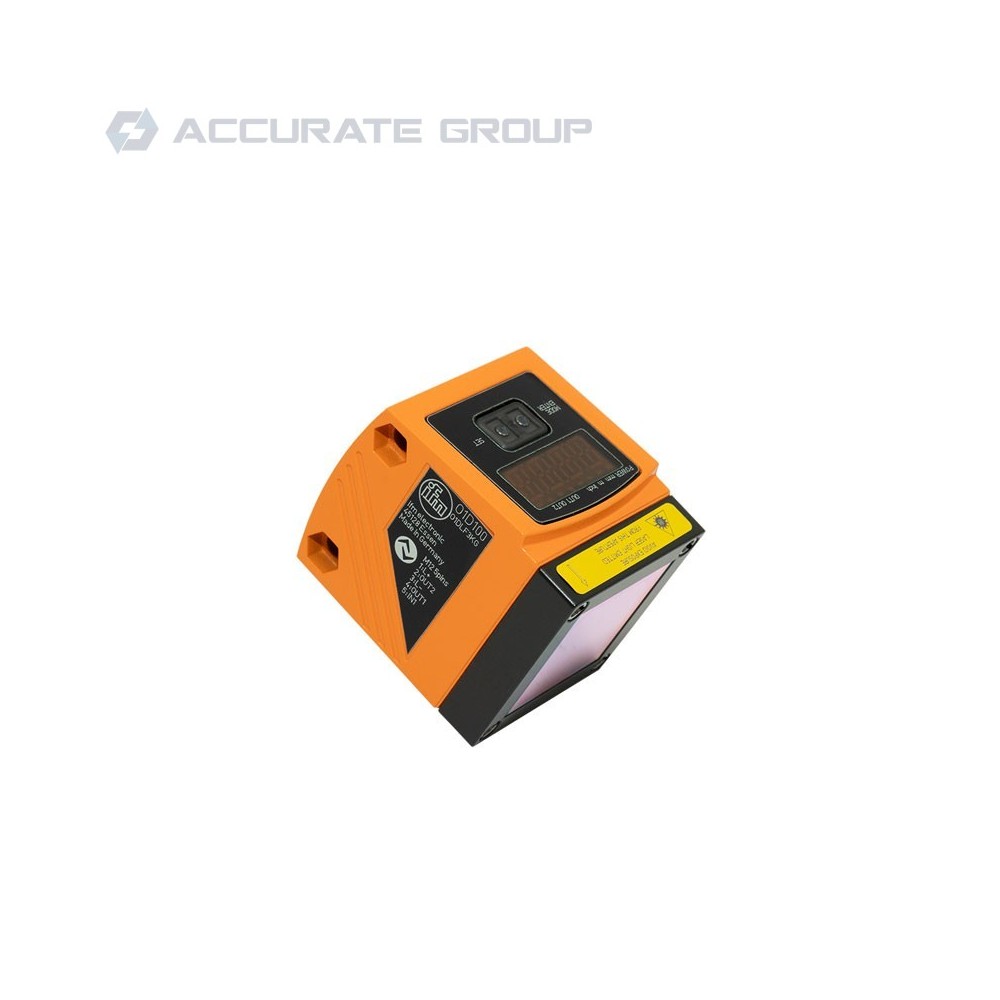

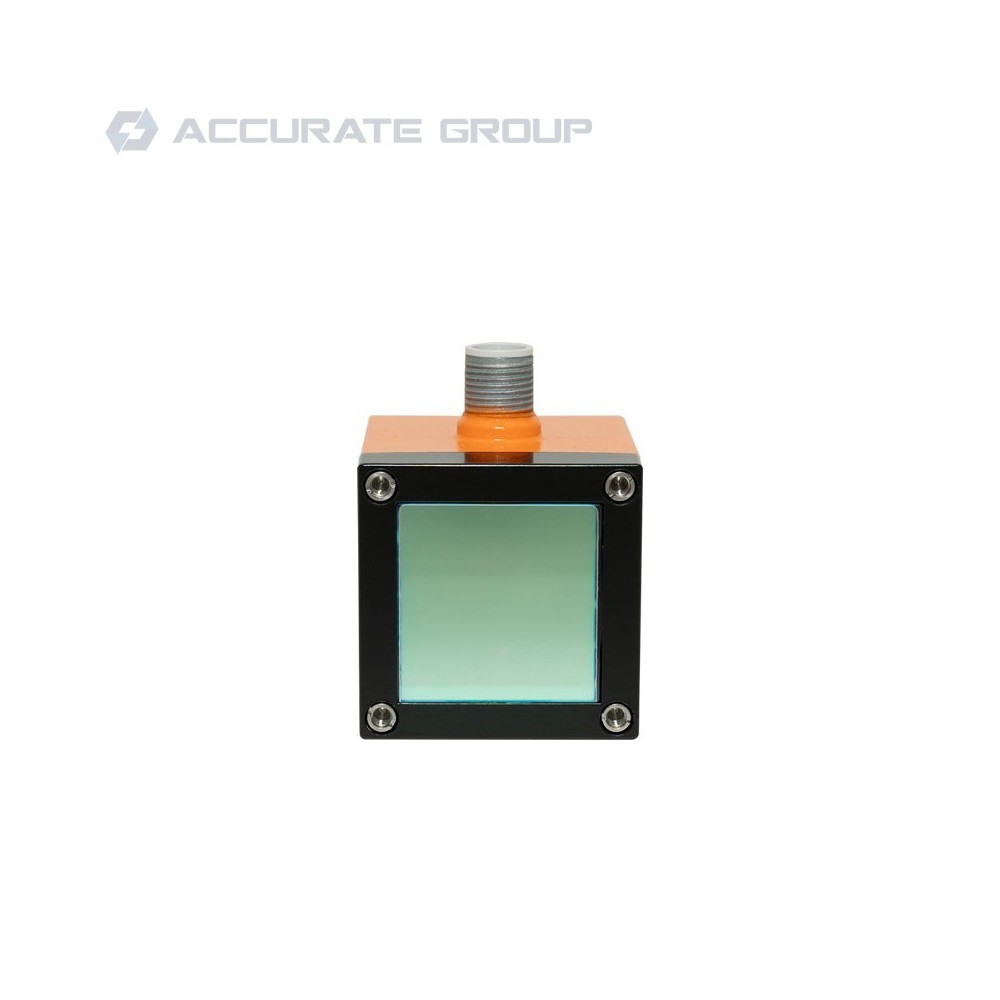

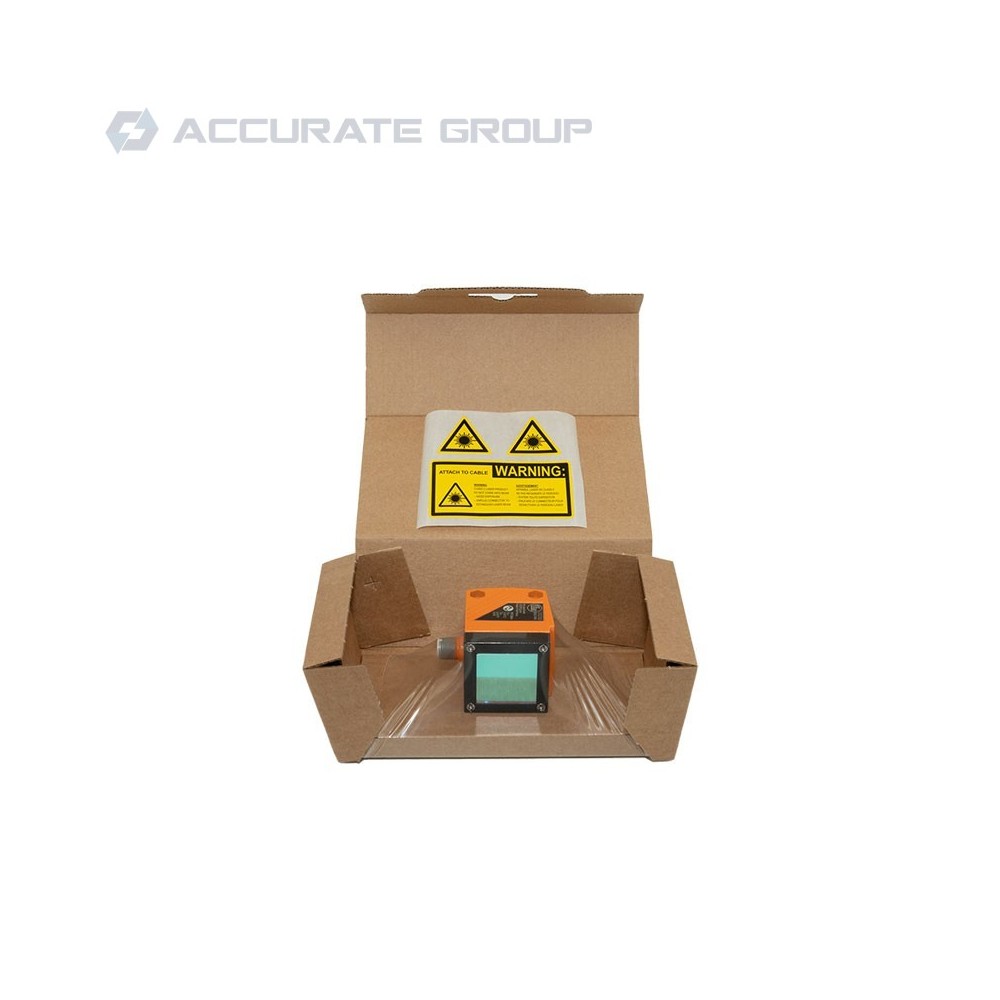

Dalmierz laserowy ifm Electronic O1D100 (O1DLF3KG) to przemysłowy czujnik pomiaru odległości, który wykorzystuje precyzyjną technologię laserową do niezawodnego wykrywania obiektów w zakresie od 0,2 do 10 metrów. Urządzenie zostało stworzone z myślą o pracy w wymagających środowiskach produkcyjnych – solidna, metalowa obudowa i wysoka odporność na czynniki zewnętrzne sprawiają, że sprawdza się zarówno w aplikacjach automatyki, jak i w systemach kontroli procesów.
Specyfikacja techniczna dalmierza laserowego O1D100 - O1DLF3KG
Zakres pomiarowy:
0,2 … 10 m (dla białej powierzchni 200 × 200 mm, wysoka remisja).
Zakres pracy z tłumieniem tła:
0 … 19 m
Częstotliwość pomiaru (sampling rate):
1 … 50 Hz
Dokładność pomiaru:
– dla powierzchni o wysokiej remisji: ±15 mm na krótkich dystansach
– dla powierzchni szarej o 18% remisji: dokładność zależna od dystansu (np. 200–1000 mm około ±20 mm)
Powtarzalność:
Wartości zbliżone lub lepsze od dokładności; typowo około ±10 mm dla krótkich dystansów
Średnica plamki laserowej:
Do około 15 × 15 mm przy odległości 10 m
Technologia laserowa:

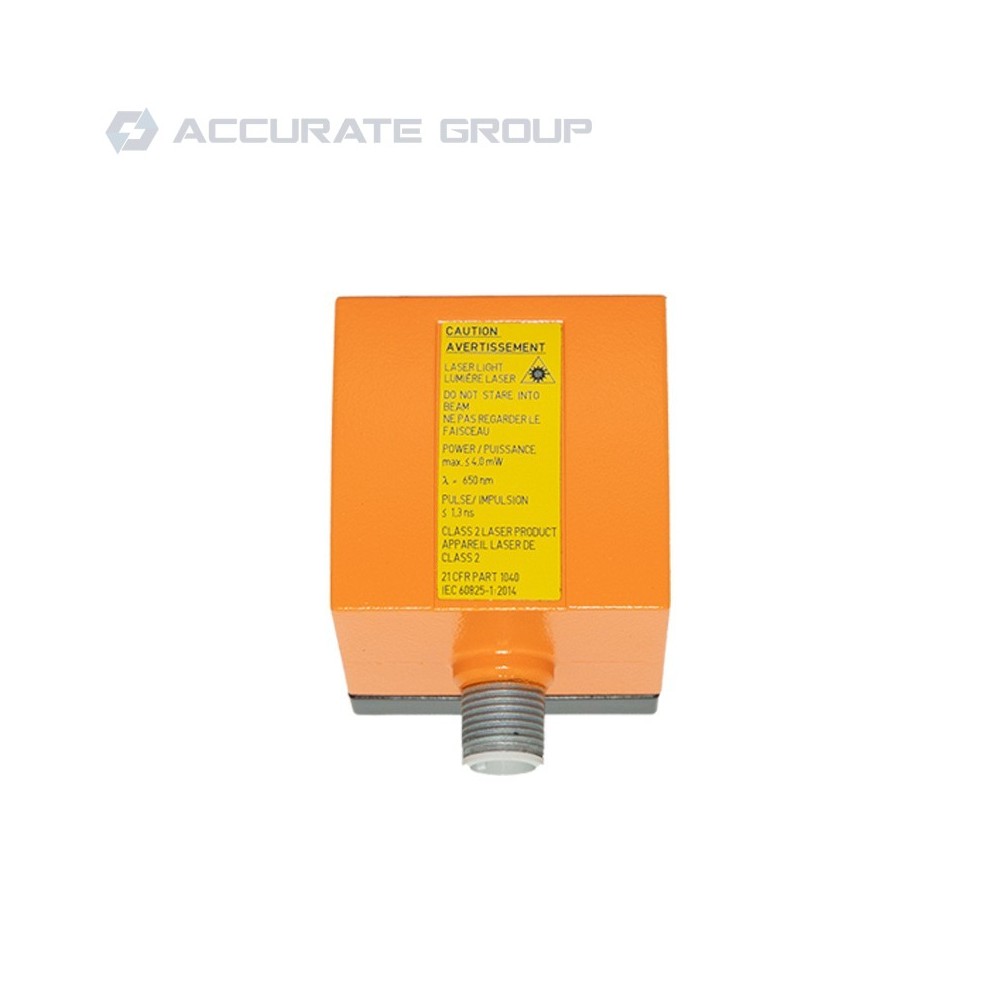

Laser czerwony, długość fali 650 nm, klasa bezpieczeństwa 2
Interfejs komunikacyjny:
IO-Link, COM2, 38,4 kBaud
Wyjścia sygnałowe:
– 2 wyjścia przełączające (NO/NC, programowalne)
– możliwość skonfigurowania wyjścia OUT2 jako analogowego (4–20 mA lub 0–10 V)
Parametry wyjść:
– wyjścia przełączające: obciążalność do 200 mA
– wyjście analogowe prądowe: 4–20 mA, maks. obciążenie około 250 Ω
– wyjście analogowe napięciowe: 0–10 V, minimalne obciążenie około 5 kΩ
Zasilanie:
18 … 30 V DC
Pobór prądu:
poniżej 150 mA
Zabezpieczenia elektryczne:
Ochrona przed odwrotną polaryzacją, przeciążeniem oraz zwarciem
Wyświetlacz i sygnalizacja:
– 4-cyfrowy wyświetlacz alfanumeryczny
– diody LED: zasilanie (zielona), status wyjść (żółte)
– dwa przyciski do ustawień i konfiguracji
Materiał obudowy:
Metal – odlew cynkowy
Materiał szyby optycznej:
Hartowane szkło; okienko LED z poliwęglanu
Stopień ochrony:
IP67 — wysoka odporność na kurz i wilgoć
Temperatura pracy:
–10 … +60°C
Waga:
Około 243 g
Wymiary zewnętrzne:
59 mm × 42 mm × 52 mm (długość × szerokość × wysokość)
Złącze elektryczne:
M12, 5-pinowe, kodowanie A
MTTF (przewidywany czas pracy):
około 182 lata
Zgodność i normy:
– EMC zgodnie z EN 60947-5-2
– laser zgodny z normą EN/IEC 60825-1
– zgodność z dyrektywami przemysłowymi
Dostępne akcesoria:
Opcjonalna szybka ochronna, np. osłona przednia montowana na sensor
Zastosowania dalmierza O1D100 / O1DLF3KG
Urządzenie znajduje zastosowanie w wielu procesach automatyzacji, gdzie wymagana jest duża powtarzalność pomiarów:
- detekcja pozycji i odległości elementów na liniach produkcyjnych,
- monitorowanie poziomu materiału w zbiornikach,
- kontrola napełnienia i odległości w aplikacjach logistycznych,
- nadzór nad transportem komponentów na taśmach,
- pomiary wymagające eliminacji wpływu tła.
Zalety model O1D100 / O1DLF3KG:
- stabilny pomiar nawet przy zmiennych warunkach oświetleniowych,
- wysoka odporność mechaniczna i zabezpieczenia elektryczne,
- elastyczność konfiguracji dzięki IO-Link i programowalnym wyjściom,
- czytelna prezentacja danych i szybkie ustawienia,
- idealny do pracy w trudnych środowiskach przemysłowych.
