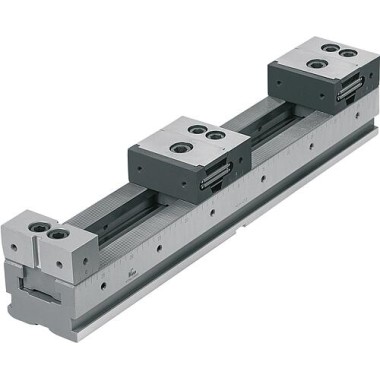

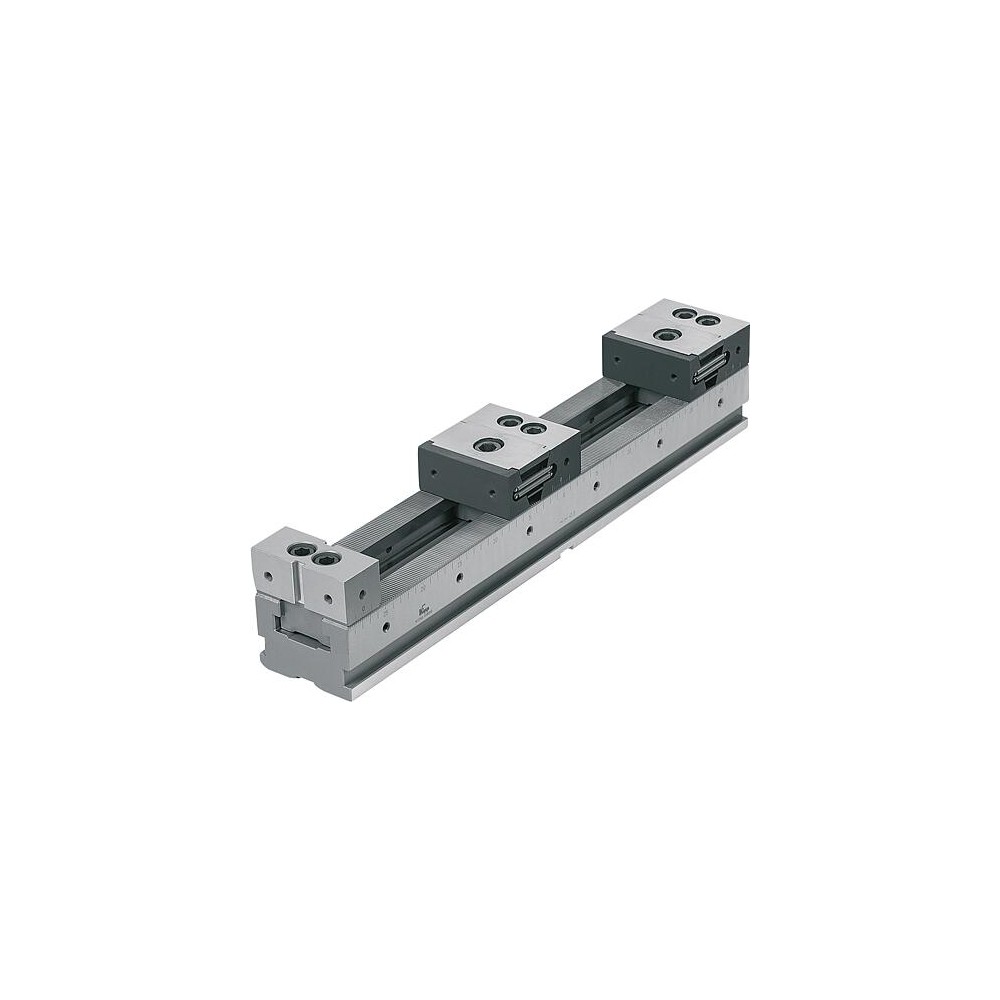

Materiał: Listwa mocująca i szczęka stała stal narzędziowa. Rozpieracze klinowe ze stali do nawęglania.
Wersja: Listwa mocująca i szczęka stała hartowana i szlifowana (HRC 55 ±2). Rozpieracz klinowy hartowany, fosforowany. Numer artykułu: K1828.05040001.

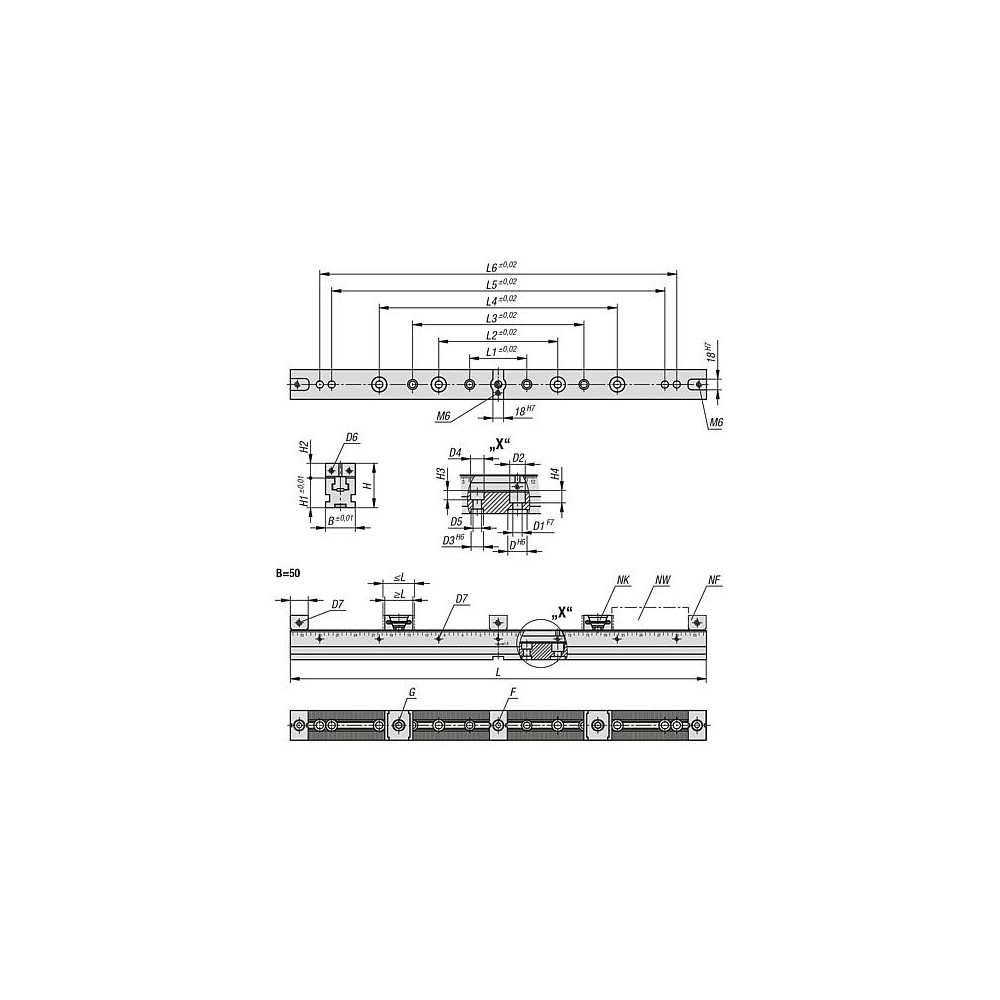

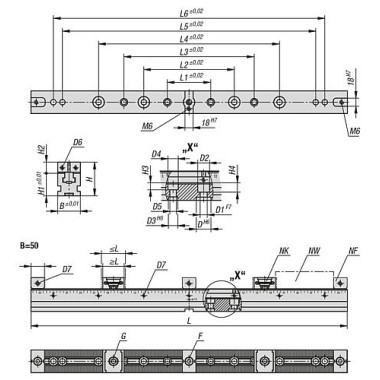

Wskazówka: Wielokrotne systemy mocowania można mocować za pomocą różnych złączy.1. Boczna krawędź napinająca do zestawu łap mocujących. Łapy dociskowe można przymocować w dowolnej pozycji.2. Otwór przelotowy na śruby z łbem walcowym zgodnie z normą DIN3. Otwory ustalające Ø25 mm do standardowych systemów mocujących z punktem zerowym z odstępami systemowymi o wartości 200 mm4. Otwory ustalające Ø16 mm do systemów mocujących z punktem zerowym z odstępami systemowymi o wartości 96 mm.5. Trzy rowki kierunkowe z 18H7 do ustawienia wzdłużnie i poprzecznie na stołach z rowkami teowymi.6. Otwory pasowane Ø12F7 i Ø16F7 do systemów rastrowych z odstępem między otworami 40 i 50 mm. Dostępne są trzy różne wersje: - Wielokrotny system mocowania, rozpieracze klinowe dwustronne ze szczęką stałą ES / K1828.- Wielokrotny system mocowania, rozpieracze klinowe dwustronne ze szczęką stałą DS / K1829.- Wielokrotny system mocowania, rozpieracze klinowe jednostronne ze szczęką stałą ES / K1830.
Zastosowanie: Można zamontować kilka wielokrotnych systemów mocowania o różnej długości za sobą lub obok siebie. Dzięki precyzyjnemu zazębieniu możliwe jest bardzo dokładne ustawienie stałych szczęk. Dzięki bocznemu skalowaniu na listwach napinających można udokumentować pozycję stałych szczęk i identycznie je ustawić w przypadku powtórzenia. Na bocznych otworach gwintowanych można zamontować ograniczniki. Wkręcenie śruby mocującej w rozpieracze klinowe powoduje ruch obu segmentów mocujących i dociśnięcie przedmiotów obrabianych do szczęk stałych.
Zalety: Uniwersalne i elastyczne. Do małych i dużych wielkości partii. Można zamontować również większe elementy na kilku wielokrotnych systemach mocowania obok siebie. Zakres dostawy: 1 szyna mocującaLiczba rozpieraczy klinowych i szczęk stałych w zależności od wielkości systemu (patrz tabela).
Wyposażenie: Sworznie mocujące K0967. Śruby z łbem walcowym K0869. Śruby pasowe K0815.12045 / K0815.16055. Podpory K1752. Szczęki nakładane z naddatkiem obróbki K1753. Szczęki nakładane z pryzmą K1754. Zaczep przedmiotu obrobionego K1755. Element dystansowy K1756. Zestaw łap mocujących K1757. Nakrętki do rowków teowych K1758. Nakrętki prowadzenia rowków K0954. Dane techniczne: Szerokość systemowa 50Maksymalna siła zacisku: 10 kNMaksymalny moment dokręcania: 30 NmSzerokość systemowa 72Maksymalna siła zacisku: 20 kNMaksymalny moment dokręcania: 50 NmSzerokość systemowa 100Maksymalna siła zacisku: 30 kNMaksymalny moment dokręcania: 65 Nm.
Accourate Group – właściciel sklepu ACC24.pl (biuro handlowe w Toruniu przy ul. Towarowej 5) jest oficjalnym dystrybutorem i partnerem marki Kipp. Dzięki temu możemy Państwu zaoferować w atrakcyjnej cenie m.in. elementy mocujące, czyli rozwiązania służące do stabilnego i dokładnego pozycjonowania obrabianych elementów w maszynach i urządzeniach przemysłowych.
Współpraca z marką Kipp oznacza dla naszych Klientów szereg wymiernych korzyści, m.in.:
K1828.10060002 w najniższych cenach w Polsce;
oryginalne produkty dostarczane prosto z magazynów Heinrich Kipp Werk;
pomoc przy wyborze najlepszego rozwiązania i opieka branżowego specjalisty;
indywidualne stany magazynowe dla stałych Klientów;
gwarancja producenta oraz wsparcie posprzedażowe i pogwarancyjne.
Części do maszyn przemysłowych - systemy mocujące
Wśród ogromnego asortymentu elementów i części do maszyn przemysłowy posiadamy także elementy i systemy mocujące. Systemy mocujące, to bardzo szeroka grupa części, która obejmuje zarówno proste elementy mechaniczne, np.: śruby, dociski, piny, imadła jak i bardziej złożone komponenty, które umożliwiają konfigurację i pozycjonowanie, np. moduły zeropunktowe, zaciskowe, kątowe, siłowniki dociskowe czy szczęki segmentowe.
W sklepie ACC24.pl prezentujemy jedynie część zasobów magazynowych, przede wszystkim produkty marki Kipp. Jeżeli potrzebujesz elementu, którego nie znalazłeś w naszym sklepie internetowym, to zachęcamy Ciebie do kontaktu telefonicznego lub mailowego. Świadczymy również usługi dorabiania oraz regeneracji części do maszyn przemysłowych. Nasi inżynierowie służą wsparciem merytorycznym, doradzą przy wyborze optymalnego rozwiązania, przygotują projekt, a następnie wykonają potrzebny Ci element.
