K1392.1090100

K1392.1090100

4 635,29 zł netto
5 701,41 zł brutto
Netto

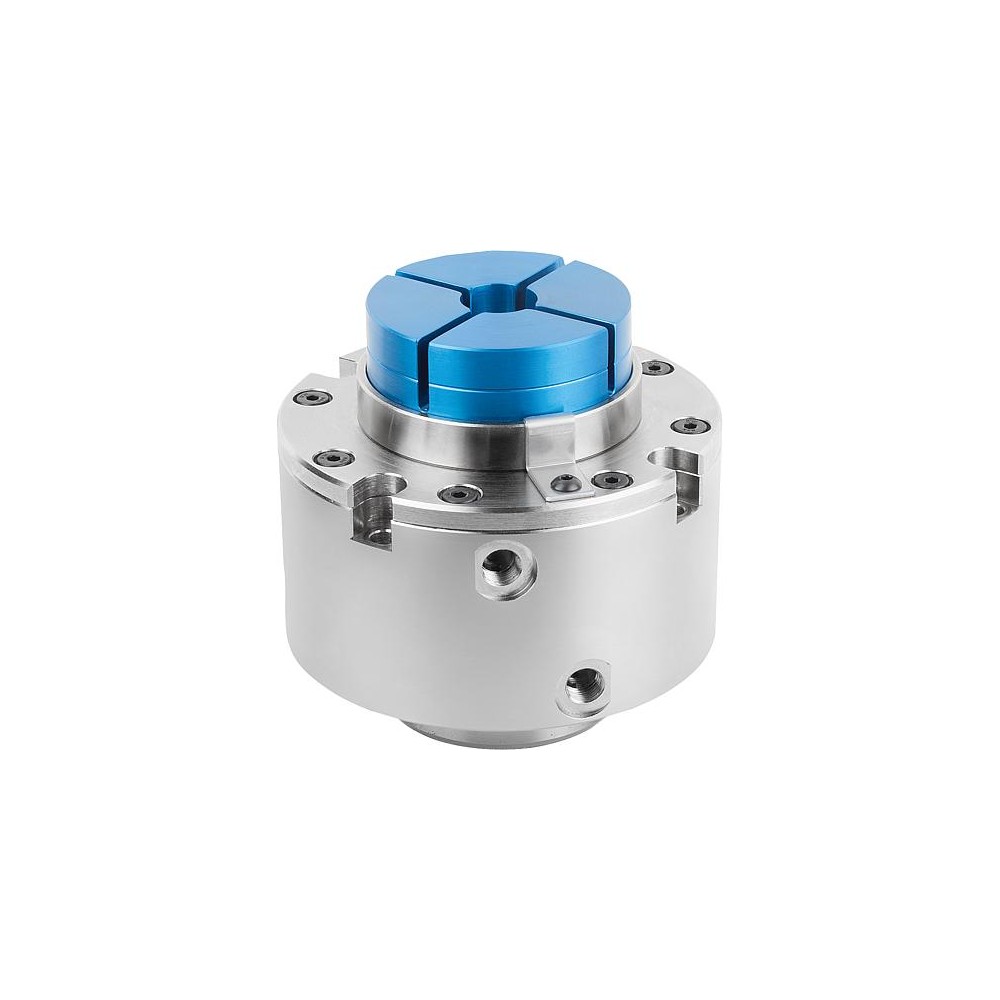

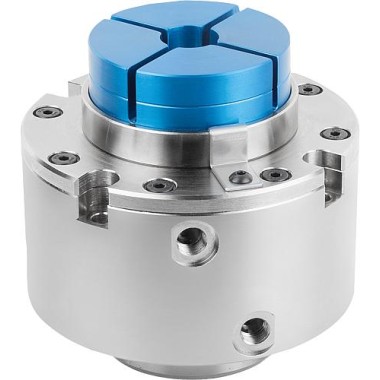

MECHANIZM ZACISKOWY PNEUMATYCZNY D=90 H=100, FORMA:B STAL ULEPSZENIU CIEP., NIKLOWANY
K1392.1090100
1000 Przedmioty
Możesz uzyskać dodatkowy rabat w ramach stanu 1000 dostępnych produktów!
Ilość

  Najniższe ceny na ponad 87 000 części

Kippa do maszyn przemysłowych!

  Oryginalny towar bezpośrednio od producenta,

a także tańsze odpowiedniki wysokiej jakości.

  Świadczymy usługi naprawy, dorabiania

oraz regeneracji komponentów maszyn.

Opis produktu K1392.1090100

Grupa asortymentu: K1392

Materiał: Korpus mocujący ze stali ulepszonej cieplnie. Tuleja zaciskowa z aluminium o dużej wytrzymałości. Korpus mocujący niklowany, tuleja zaciskowa anodowana na niebiesko. Numer artykułu: K1392.1065090.

Wskazówka: Pneumatyczny przyrząd do mocowania kształtowego składa się z korpusu mocującego i tulei zaciskowej. Korpus mocujący można przykręcić do przyrządów zgodnie z wymiarami. Proces mocowania: Otworzyć tuleję zaciskową, podając sprężone powietrze do przyłącza „otwieranie”. Zamknąć tuleję zaciskową (proces mocowania), podając sprężone powietrze do przyłącza „zamykanie”. Przyłącza pneumatyczne mogą zostać przykręcone, w zależności od wyboru, od dołu lub z boku. W przypadku doprowadzenia powietrza od dołu boczne przyłącza pneumatyczne należy zamknąć. Obróbka tulei zaciskowej do mocowania zewnętrznego: W tulei zaciskowej wyfrezowywany jest kontur mocowanego przedmiotu obrabianego. Możliwe są kształty krzywoliniowe i kontury asymetryczne. Dzięki łatwej wymianie tulei zaciskowej możliwe jest szybkie i niezawodne mocowanie różnych przedmiotów obrabianych. Tuleję zaciskową można sfrezować do wysokości H2. Daje to możliwość dopasowania kilku konturów przedmiotów obrabianych do tulei zaciskowej. Powtarzalność przedmiotu obrabianego: +/-0,03Powtarzalność po wymianie tulei zaciskowej +/- 0,02Skok zacisku tulei wynosi promieniowo na segment mocujący 0,15 mm. Aby uniknąć uszkodzenia tulei zaciskowej nie należy jej aktywować bez przedmiotu obrabianego ani pierścienia zaciskowego. Wartości ciśnienia powietrza roboczego powinny mieścić się w zakresie 0,45 - 0,55 MPa. Siły mocowania odnoszą się do 0,5 MPa.

Wyposażenie: Pierścień mocujący do obróbki konturu. O-ring. Kołki pozycjonujące. Śruba mocująca do tulei zaciskowej.
K1392.1090100
1000 Przedmioty

Opis

Ciężar w kg (ERP)
6.0000
H2
15
H1
85
H4
66
D2
23
D1
130
Kolor korpusu
nikolowany
Materiał korpusu
stal po ulepszeniu cieplnym
Kraj pochodzenia
JP
RoHS
true
UNSPSC Code
31162800
L
59
Wersja 1
pneumatyczny
D3
118
Forma
B
L1
55
H3
74
D4
M10
H Wysokość
100
D6
22
H5
6
D Średnica
90
D5
M5
Siła zacisku N
6000
Ciśnienie robocze MPa
0,5
Numer zamówienia tuleja zaciskowa
03166-090034
K0934.090034

Specyficzne kody

ean13
4059245339037
mpn
K1392.1090100

Produkty z serii K1392 w najniższej cenie w ACC24.pl.

Jesteśmy partnerem firmy Heinrich Kipp Werk, m.in. w zakresie dystrybucji elementów mocujących, czyli stosunkowo prostych rozwiązania służących do stabilnego i dokładnego pozycjonowania obrabianych elementów w maszynach i urządzeniach przemysłowych.

Wieloletnia współpraca Accurate Group z marką Kipp oznacza dla naszych Klientów szereg wymiernych korzyści, m.in.:

  • K1392.1090100 w atrakcyjne ceny tylko w sklepie ACC24.pl;
  • wyłącznie oryginalne produkty bezpośrednio z magazynów Heinrich Kipp Werk;
  • pomoc przy wyborze najlepszego rozwiązania i opieka branżowego specjalisty;
  • szybka dostawa i indywidualne stany magazynowe dla stałych Odbiorców;
  • gwarancja producenta oraz wsparcie posprzedażowe.

Części do maszyn przemysłowych - systemy mocujące

Wśród ogromnego asortymentu elementów i części do maszyn przemysłowy Accourate Group posiada również elementy i systemy mocujące. Systemy mocujące, to bardzo szeroka grupa części, która obejmuje zarówno proste elementy mechaniczne, np.: śruby, dociski, piny, imadła oraz bardziej złożone komponenty, umożliwiając szybką konfigurację i pozycjonowanie, np. moduły zeropunktowe, zaciskowe, kątowe, siłowniki dociskowe czy szczęki segmentowe.

W sklepie ACC24.pl prezentujemy jedynie niewielki fragment naszych zasobów magazynowych skupiając się na produktach marki Kipp. Jeżeli więc potrzebujesz elementu, którego nie ma w ofercie sklepu internetowego, to warto skontaktować się nami telefonicznie lub mailowo. Sytuacje, awarie, w których nie jesteśmy w stanie sprawnie pomóc Klientowi są bardzo rzadkie. Podejmujemy się także realizacji zamówień nietypowych. Świadczymy ponadto usługi dorabiania oraz regeneracji części maszyn przemysłowych.

Inne warianty serii K1392

Opis serii K1392

Wszystkie 1 warianty tej serii:
