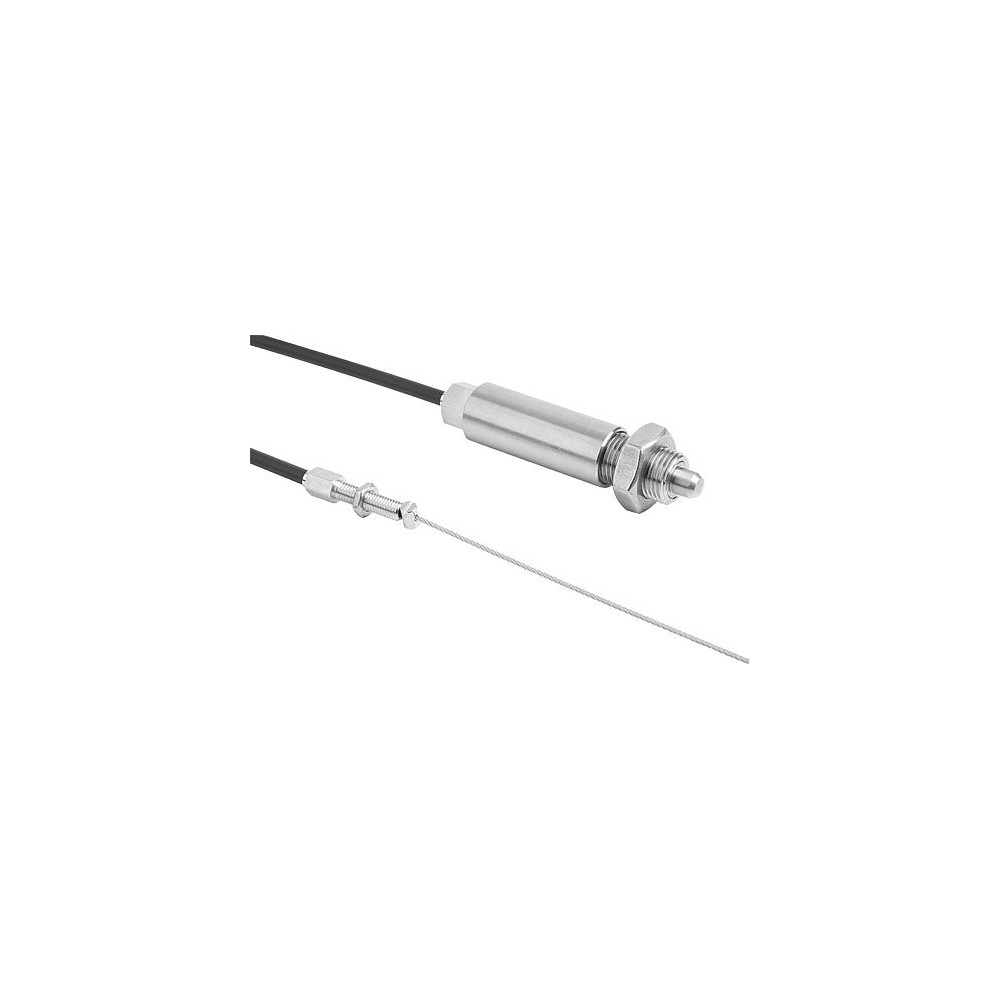

Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Przykładem mogą być blokady długości i wysokości, jak również ustalanie pozycji w maszynach, meblach i pojazdach specjalnych. Trzpienie ustalające ustawiane zdalnie znajdują zastosowanie w przypadku trudno dostępnych przestrzeni instalacyjnych lub gdy obsługa na odległość jest podyktowana względami ergonomii czy bezpieczeństwa. Trzpienie ustalające są łączone ze stroną operatora za pomocą cięgna Bowdena. Kombinacja trzpienia ustalającego i elementu napędowego tworzy całościowy system, który można zastosować w wielu przypadkach. Alternatywą dla elementu napędowego jest złączka wkręcana (Ø5 x 7 mm), umożliwiająca zaimplementowanie w systemie dowolnego elementu napędowego. Cięgno Bowdena jest dostępne w różnych długościach. Aby zapewnić dokładność dopasowania, na etapie montażu można cięgno Bowdena skrócić do wymaganej długości. Ochronę przed korozją zapewnia odpowiedni dobór materiałów i powłok. W razie potrzeby linkę drucianą lub pancerz cięgna Bowdena można w łatwy sposób wymienić.
Materiał: Trzpienie ustalające ze stali nierdzewnej. Linka druciana ze stali nierdzewnej. Pancerz cięgna z drutu stalowego, wewnątrz i na zewnątrz powłoka z tworzywa sztucznego. Tuleje nierdzewne, śruby nastawcze i złączki wkręcane z mosiądzu.
Wersja: Trzpień ustalający hartowany, szlifowany, niepowlekany. Pancerz cięgna Bowdena, czarny. Wskazówka do zamówienia: Trzpień ustalający ustawiany zdalnie oraz element napędowy należy zamówić oddzielnie.
Wskazówka: Podczas montażu cięgien Bowdena należy uwzględnić następujące punkty: Długość swobodnego końca linki może ulec zmianie pod wpływem takich czynników, jak kąt ułożenia, promień gięcia, czy obciążenie. Dlatego po ułożeniu cięgna Bowdena z pomocą dołączonej śruby nastawczej należy dopasować długość obudowy zewnętrznej (pancerza cięgna). Śruba nastawcza ustawia jednocześnie wstępne naprężenie zespołu cięgna Bowdena. Podczas układanie szczególną uwagę należy zwrócić na minimalny promień gięcia, który w tym przypadku nie może być mniejszy od wartości R = 65 mm. Zbyt wąski promień może przełożyć się na szybsze zużycie i większe tarcie. Podczas montażu należy unikać nawet chwilowego przekroczenia minimalnej wartości promienia, ponieważ prowadzi to do uszkodzenia pancerza cięgna. Oprócz tego pancerz jest przystosowany do przyjmowania sił ściskających. Jego zbyt mocne naciągnięcie powoduje wydłużenie spiral wewnętrznej i jego trwałe uszkodzenia.
Dodatkowe informacje: Wykonania specjalne. Zakres dostawy: Trzpień ustalający wyposażony w linkę, pancerz cięgna, tuleję zakańczającą, śrubę nastawczą M6 x 34 mm oraz złączkę wkręcaną Ø5 x 7 mm.
