Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Przykładem mogą być blokady długości i wysokości, jak również ustalanie pozycji w maszynach, meblach i pojazdach specjalnych. Trzpienie ustalające ustawiane zdalnie znajdują zastosowanie w przypadku trudno dostępnych przestrzeni instalacyjnych lub gdy obsługa na odległość jest podyktowana względami ergonomii czy bezpieczeństwa. Trzpienie ustalające są łączone ze stroną operatora za pomocą cięgna Bowdena. Kombinacja trzpienia ustalającego i elementu napędowego tworzy całościowy system, który można zastosować w wielu przypadkach. Jeżeli trzpień ustalający ma być trwale odciągany i konieczne jest zapobieżenie odskoczeniu kołka ustalającego, należy zastosować element uruchamiający w kształcie D z funkcją zatrzaskową. Alternatywą dla elementu napędowego jest złączka wkręcana (Ø5 x 7 mm), umożliwiająca zaimplementowanie w systemie dowolnego elementu napędowego. Cięgno Bowdena jest dostępne w różnych długościach. Aby zapewnić dokładność dopasowania, na etapie montażu można cięgno Bowdena skrócić do wymaganej długości. Ochronę przed korozją zapewnia odpowiedni dobór materiałów i powłok. W razie potrzeby linkę drucianą lub pancerz cięgna Bowdena można w łatwy sposób wymienić.

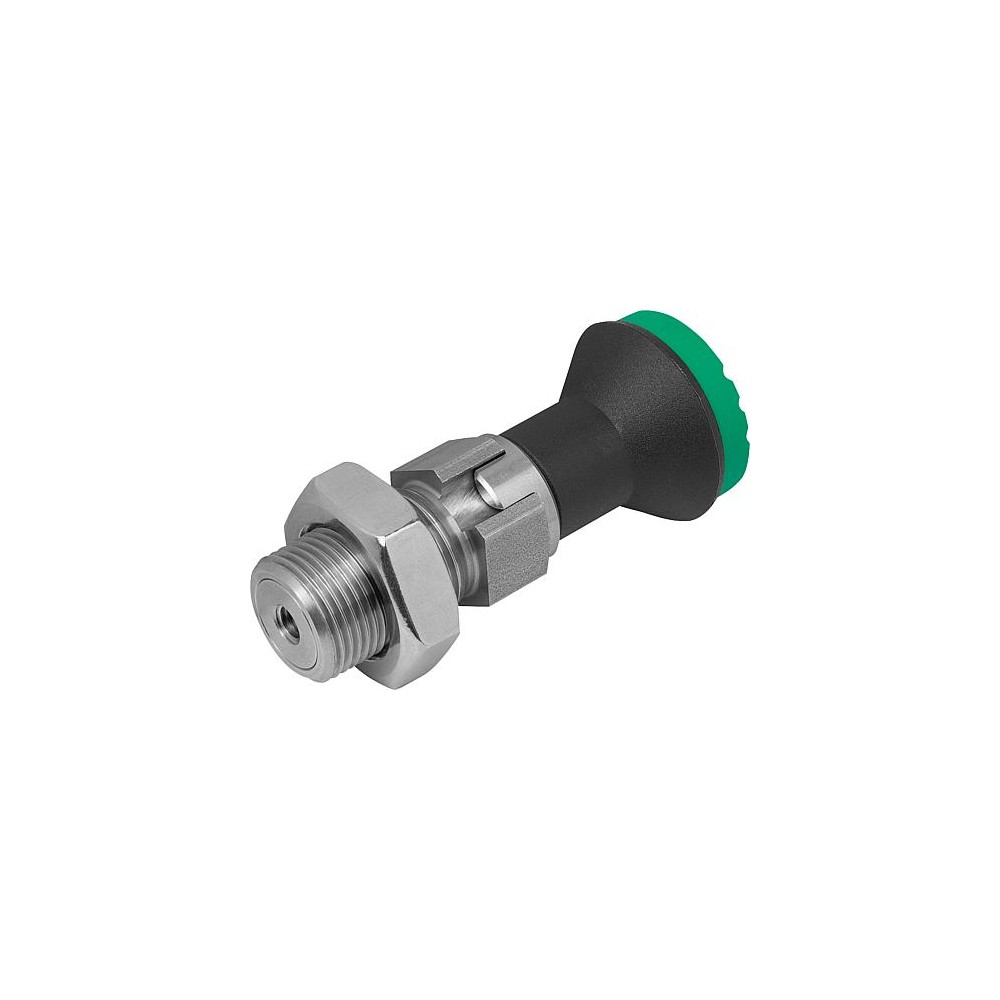

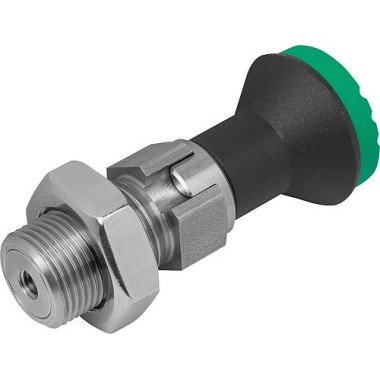

Materiał: Element napędowy ze stali nierdzewnej. Uchwyt grzybkowy z termoplastu.
Wersja: Uchwyt grzybkowy z termoplastu, grafitowy. Pokrywa z termoplastu, dostępna w kolorze czarnym, szarym, czerwonym i żółtym. Wskazówka do zamówienia: Trzpień ustalający ustawiany zdalnie oraz element napędowy należy zamówić oddzielnie.
Wskazówka: Podczas montażu cięgien Bowdena należy uwzględnić następujące punkty: Długość swobodnego końca linki może ulec zmianie pod wpływem takich czynników, jak kąt ułożenia, promień gięcia, czy obciążenie. Dlatego po ułożeniu cięgna Bowdena z pomocą dołączonej śruby nastawczej należy dopasować długość obudowy zewnętrznej (pancerza cięgna). Śruba nastawcza ustawia jednocześnie wstępne naprężenie zespołu cięgna Bowdena. Podczas układanie szczególną uwagę należy zwrócić na minimalny promień gięcia, który w tym przypadku nie może być mniejszy od wartości R = 65 mm. Zbyt wąski promień może przełożyć się na szybsze zużycie i większe tarcie. Podczas montażu należy unikać nawet chwilowego przekroczenia minimalnej wartości promienia, ponieważ prowadzi to do uszkodzenia pancerza cięgna. Oprócz tego pancerz jest przystosowany do przyjmowania sił ściskających. Jego zbyt mocne naciągnięcie powoduje wydłużenie spiral wewnętrznej i jego trwałe uszkodzenia.
Dodatkowe informacje: Wykonania specjalne. Zakres dostawy: Element napędowy wyposażony w pokrywę z tworzywa.
Wyposażenie: Nakrętki sześciokątne K0700. Elementy montażowe K0638. Pierścienie dystansowe K0665. Tuleje pozycjonujące K1290. Element napędowy K1502.12420Linki opancerzone K2116. Liny stalowe K2023. Pancerze cięgna K2024. Tuleje krańcowe K2025. Śruby ustalające K2026. Złączki gwintowane K2027. Wskazówka dotycząca planu: 1) Trzpień ustalający2) Pancerz cięgna Bowdena3) Linka cięgna Bowdena4) Śruba nastawcza5) Element napędowy6) Złączka wkręcana7) PokrywaForma D: z kłami podpierającymi, z nakrętką zabezpieczającą.
Oferta prezentowana w sklepie ACC24.pl obejmuje jedynie niewielką część posiadanego asortymentu oferowanego przez Accourate Group. W przypadku gdy poszukiwany przez Ciebie element nie znajduje się w katalogu online, to zachęcamy do kontaktu mailowego lub telefonicznego.
Od ponad trzydziestu lat dostarczamy części do maszyn europejskim zakładom produkcyjnym. Nasze zaplecze magazynowe, to ogromny wybór komponentów i części do maszyn, także tych już wycofanych z produkcji lub trudno dostępnych. Oprócz sprzedaży gotowych elementów oferujemy także usługi regeneracji i dorabiania części. Doradzamy i pomagamy m.in. w zwiększeniu wydajności linii produkcyjnych, w podniesieniu ergonomii użytkowania czy przy rozwiązaniach zwiększających bezpieczeństwo.
Dzięki współpracy z marką Kipp możemy Państwu zapewniać atrakcyjne warunki sprzedaży i obsługi:
najniższe ceny w Polsce na asortyment Kippa,
wyłącznie oryginalne części wysyłane z magazynów firmy Kipp,
gwarancję producenta oraz opiekę pogwarancyjną i serwis,
doradztwo i wsparcie inżyniera przy wyborze optymalnego rozwiązania,
utrzymanie indywidualnych stanów magazynowych dla stałych Klientów.
Seria K1502 elementów manipulacyjnych Kipp
Accourate Group (ACC24.pl) jest oficjalnym dystrybutorem części do maszyn przemysłowych Heinrich Kipp Werk. W naszej ofercie nie mogło oczywiście zabraknąć elementów manipulacyjnych.
Elementy manipulacyjne to mechaniczne komponenty stosowane w maszynach, urządzeniach i liniach technologicznych, przeznaczone do ręcznego sterowania, regulacji, pozycjonowania oraz ustalania elementów roboczych. Wykorzystywane są w aplikacjach przemysłowych, gdzie wymagane jest szybkie i powtarzalne wykonywanie nastaw bez użycia narzędzi. Do tej grupy należą m.in. pokrętła i gałki regulacyjne, dźwignie mimośrodowe, uchwyty maszynowe, koła nastawcze z podziałką, trzpienie ustalające, rygle, zawiasy techniczne oraz elementy tłumiące drgania. Elementy manipulacyjne odgrywają istotną rolę w eksploatacji maszyn i systemów automatyki, wpływając na ergonomię obsługi, niezawodność pracy oraz ograniczenie przestojów wynikających z regulacji i przezbrojeń.
